Прибор регулирующий Р 25.1.2м

Р-25.1.2м

Предназначен для применения в схемах автоматического регулирования и управления теплотехническими процессами в установках малой и средней мощности и других теплотехнических объектах.

Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.

Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).

Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходные сигналы:
- импульсы напряжения пульсирующего постоянного тока
среднего значения, В
24
- импульсы напряжения постоянного тока, В ±10
- изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока при действующем значении до 2А и действующем значении напряжения внешнего источника питания выходных цепей, В, до 250
Вид и номинальный диапазон изменения сигналов Сигнал переменного тока (частотой 50Гц) от 0 до 0,5В, изменение взаимной индуктивности от 0 до 10 мГн
Вид и количество подключаемых измерительных преобразователей От 1 до 3 дифференциально–трансформаторных измерительных преобразователей.
Габаритные размеры блока, мм, не более 120х240х285
Масса блока, кг, не более 4,4
ЭЛЕМЕНТЫ ИНДИКАЦИИ И КОММУТАЦИИ

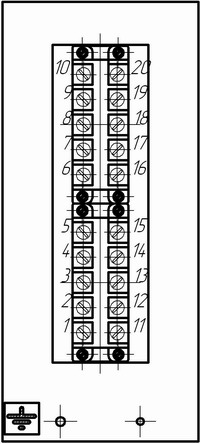

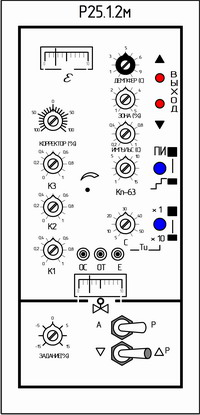

Вид на лицевую панель Вид сзади
Контакт Цепь Контакт Цепь
10 Общая точка ключей 20 Общая точка схемы
9 Выход «Больше» 19 Питание датчиков
8 Общая точка выхода 18 Внешний задатчик
7 Выход «Меньше 17 Внешний задатчик
6 10В 16 0-10В
5 Внешний ИП 15 Вход 3
4 Датчик ИП 14 Вход 2, 3
3 Питание датчика 13 Вход 2
2 220В – ноль 12 Вход 1
1 220В - фаза 11 Вход 1

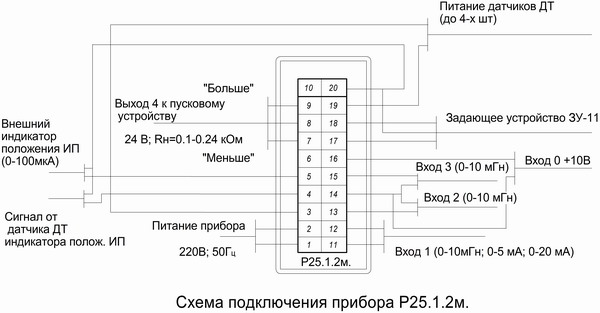

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Прибор регулирующий Р-25.1.2м
