Фотодатчик сигнализирующий ФДС-03

ФДС-03(220)

Предназначен для преобразования пульсаций потока ультрафиолетового оптического излучения в электрический сигнал в виде переключающихся контактов реле.

ИСПОЛЬЗУЕТСЯ для селективного контроля наличия пламени горелочных устройств, работающих на газу. Заменяет фотодатчик типа ФД-05Г и сигнализатор горения ЛУЧ-1АМ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон ?, нм 185 - 260
Время срабатывания, с при появлении пламени

при погасаний пламени

1
2
Длина линии связи с устройствами автоматики, м < 500
Напряжение питания, В »220 В или = 24 В
Допустимая нагрузка по коммутации внешних цепей

Постоянный ток

Переменный ток

30 В/2А

220В/0,1А

Сопротивление изоляции, МОм > 100
Температура окружающей среды, оС от -40 до +60
Степень защиты по ГОСТ14254-80 IP40 (IP54)*
Габаритные размеры (без фланца), мм 95 х 155 х 90
Масса, не более, кг 0,3
* - исполнение на заказ

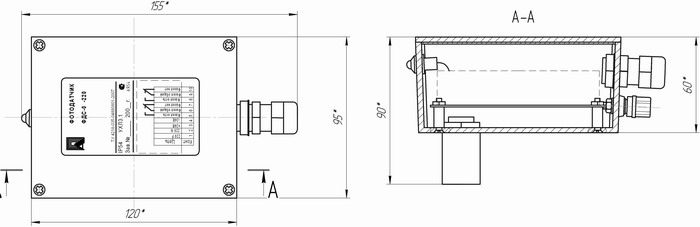

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Исполнение моноблочное, в металлическом корпусе. Крепление на объекте монтажным фланцем (входит в комплект поставки).
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Фотодатчик ФДС-03(220)
