Блок розжига запальника и контроля пламени БРЗ-04-М1-2К

БРЗ-04-М1

БРЗ-04-М1-2К (Н)

БРЗ-04-М1-2К (Щ)

Предназначен для местного и дистанционного автоматического управления процессом розжига запально-защитного устройства (ЗЗУ, ЗСУ) газовых или мазутных горелок водогрейных или паровых котлов и энергоустановок и контроля наличия факела запальника и горелки.

БРЗ-04-М1 БРЗ-04-М1-2К (Н) БРЗ-04-М1-2К (Щ)
· Блок контролирует факел запальника (ионизационный датчик) с выдачей дискретного сигнала в схему защиты котла.

· Блок контролирует факел горелки фотодатчиком с выдачей дискретного сигнала в схему защиты котла (БРЗ-04-М1-2К)

· Формирует командный сигнал на открытие и закрытие электромагнитного газового клапана запальника (КЭГ).

· Формирует регулируемый по длительности сигнал на блок искрового розжига электрического запальника (ИВН).

· Автоматически отключает ИВН при успешном розжиге ЗЗУ, ЗСУ до завершения заданного интервала времени на розжиг по сигналу датчика факела ЗЗУ, ЗСУ.

· Выдает команду на закрытие электромагнитного клапана ЗЗУ, ЗСУ, если в течение заданного времени розжиг ЗЗУ, ЗСУ не произошел.

· Блокировка пуска, если не прошла вентиляция котлов энергоустановок.

· Автоматическое отключение КЭГ и ИВН при срабатывании технологической защиты котла.

· Дистанционное включение питания, дистанционный пуск и остановка БРЗ.

· БРЗ-04-М1-2К производится в двух исполнениях: Настенного и щитового монтажа. Исполнение в щитовом монтаже выполняются в конструктиве прибора Ф34 (БРЗ-04-М1-2К (Щ)).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  БРЗ-04-М1-2К БРЗ-04-М1
Количество каналов контроля пламени 2 1
Совместимость с датчиками пламени ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ КЭ
Командные сигналы на КЭГ:
- напряжение, В ~ 220В, 50Гц
- ток, не более, А 0,25
Командные сигналы на ИВН:
- напряжение, В ~ 220В, 50Гц
- ток, не более, А 0,25
- длительность попытки розжига, с 4-40 10-30
Выходные сигналы в системы сигнализации и управления (релейные выходы):
- наличия пламени запальника Сигнал «ПЛАМЯ» Сигнал «ЗАПАЛЬНИК»
- открытие КЭГ Сигнал «КЛАПАН» -
- наличия пламени основной горелки Сигнал-«ФАКЕЛ» -
Световая индикация
- наличия пламени запальника индикатор «ПЛАМЯ» индикатор «ЗАПАЛЬНИК»
- открытие КЭГ индикатор «КЛАПАН»
- подача высокого напряжения индикатор «ИВН» индикатор «СВЕЧА»
- наличия пламени основной горелки индикатор -«ФАКЕЛ»

Светодиодная линейка интенсивности пламени

индикатор -«ФАКЕЛ»
- питание индикатор «СЕТЬ»
Коммутация:
- постоянного тока =30В, не более, А 2
- переменного тока ~ 220В, А 0,01 – 0,25
Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА 20
Температура окружающей среды, °С от -25 до +50
Степень защиты, (код IP) IP50
Питание:
напряжение, В ~ 220В, 50Гц
потребляемая мощность (суммарная с ИВН и КЭГ), ВА 200 60
Габаритные размеры, не более, мм 250х200х100 270х180х 110
Масса блока, кг, не более 1.5 3
Связь с контроллерами верхнего уровня по интерфейсу RS-485, MODBUS RTU.

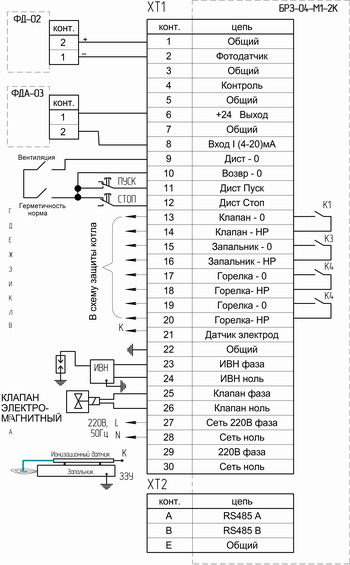

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
ГАБАРИТНЫЕ РАЗМЕРЫ

БРЗ-04-М1-2К Настенное исполнение БРЗ-04-М1-2К Щитовое исполнение БРЗ-04-М1
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
БЛОК РОЗЖИГА ЗАПАЛЬНИКА И КОНТРОЛЯ ПЛАМЕНИ БРЗ-04-М1-2К (Н) – настенный монтаж

БЛОК РОЗЖИГА ЗАПАЛЬНИКА И КОНТРОЛЯ ПЛАМЕНИ БРЗ-04-М1-2К (Щ) – щитовой монтаж (аналог Ф34)

БЛОК РОЗЖИГА ЗАПАЛЬНИКА И КОНТРОЛЯ ПЛАМЕНИ БРЗ-04-М1


Заказать БРЗ-04-М1-2К Блок розжига запальника и контроля пламени
