Запально-сигнализирующее устройство (жидкотопливное) ЗСУ-ПИ-Ж

ЗСУ-ПИ-Ж

Предназначены для дистанционного розжига горелок котлоагрегатов, сушильных установок, печей и иных горелочных устройств промышленного энергетического оборудования, работающих на газовом и жидком видах топлива, а также для контроля наличия пламени в топках котлоагрегатов. Работают под наддувом на жидком топливе.

· Дистанционный розжиг основных горелок.

· Контроль наличия собственного факела.

· Контроль наличия факела основной горелки.

· ЗСУ используется самостоятельно или включается в автоматику котла.

· Устойчивый факел в сносящих и закрученных потоках.

· Высокая надежность позволяет использовать для автоматического розжига.

· Инжекционное всасывание топлива позволяет исключить топливный насос и фильтр


ИСПОЛНЕНИЯ

- 01 Контроль пламени запальной горелки ионизационным датчиком
- 02 Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ) или контрольным электродом (КЭ)
- 03 Раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ-Ж
- 04 Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС)
- 05 Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения (ПРОМА-СГ)

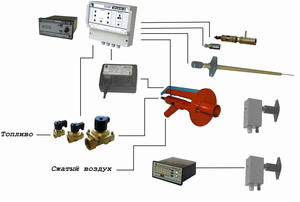

КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ
Комплектация Исполнение
01 02 03 04 05
Запальная горелка ЗСУ-ПИ-Ж со встроенным ионизационным датчиком 1 1 1 1 1
Блок розжига запальника БРЗ-04-М1-2К - - 1 - -
Клапан электромагнитный КЭГ 1 1 1 1 1
Фотодатчик ФД-02 (или ФД-05ГМ) - 1 1 - -
Сигнализатор горения ЛУЧ-1АМ - 1 - - -
Сигнализатор горения ЛУЧ-КЭ (или ЛУЧ-1АМ) 1 1 - 1 1
Устройство контроля пламени ФДСА-02 - - - - 1
Фотодатчик сигнализирующий ФДС-01-220 - - - 1 -
Источник высокого напряжения ИВН-ТР-2К 1 1 1 1 1
ЗИП (сопло диаметр 1мм – 1шт.) 1 1 1 1 1
Руководство по эксплуатации В407.058.000 РЭ 1 1 1 1 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид топлива Дизельное топливо, керосин, солярка, печное топливо, нефть
Температура топлива, не менее °С 10
Давление воздуха перед запальником, кПа 1-50
Давление топлива перед запальником атмосферное
Время воспламенения факела запальника с момента подачи управляющего сигнала на открытие клапана и ИВН, (не более) с 10
Расход топлива на запальник, (макс.) м3 0,06
Запаздывание выходного сигнала на наличие (отсутствие) пламени, (не более), с 2
Допустимая температура рабочего торца запальника, (не более) К (°С) 1173 (900)
Длина погружаемой части запальника L (от установочного фланца до среза), м 0,07; 0,5-3,0 с шагом 0,5
Длина активной части пламени запальника при давлении воздуха 1 кПа, м 0,8

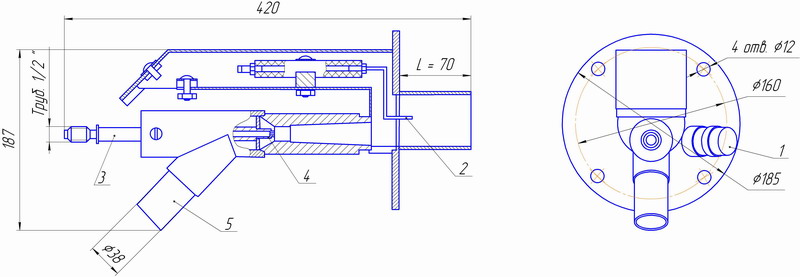

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

1 – ионизационный датчик; 2 – высоковольтные электроды (2 шт.);

3 – ствол; 4 – сопло; 5 - патрубок


При открытии электромагнитного клапана КЭГ топливо поступает через ствол 3 в камеру смешения запальника. В патрубок 6 подается сжатый воздух, который создает разрежение возле сопла 4. Благодаря этому происходит инжекция топлива и его распыл. После подачи высокого напряжения от источника высокого напряжения ИВН-ТР-2К на электроды 2 топливо-воздушная смесь зажигается. Пламя запальника контролируется встроенным ионизационным датчиком 1. Емкость с топливом должна располагаться на высоте не менее 0,5 м от уровня ствола запальника.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Запально-сигнализирующее устройство жидкостное ЗСУ-ПИ-Ж-03, длина 500
