| ЗСУ-ПИ-38 Предназначено
для розжига газомазутных
горелок технологических установок, печей
обжига кирпича, печей подогрева нефти,
газа, химического производства,
металлургии, работающих под разрежением
и с уравновешенной тягой. ЗСУ работает
на малом и среднем давлении природного
газа, пропан-бутановой смеси и
осуществляет контроль собственного
факела и факела горелки. Корпус
запальника выполнен из
высокотемпературной нержавеющей стали,
поэтому ЗСУ ПИ 38 может использоваться в
качестве пилотной горелки |
 |
| ЗСУ
позволяет производить как местный, так и
дистанционный розжиг и работает на
период розжига основной горелки или в «пилотном»
режиме на весь период работы
технологической установки. ЗСУ может
быть включено в общую схему автоматики
либо работать самостоятельно |
| |
|
ИСПОЛНЕНИЯ |
|
|
|
ЗСУ-ПИ – исп.01 |
Контроль пламени запальной горелки
ионизационным датчиком |
|
ЗСУ-ПИ – исп.02 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки фотодатчиком (ФД-02,
ФД-05ГМ, ФДС) или контрольным электродом
(КЭ) |
|
ЗСУ-ПИ – исп.03 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком, основной
горелки фотодатчиком и автоматическое
управление процессом розжига ЗСУ-ПИ |
|
ЗСУ-ПИ – исп.04 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки фотодатчиком
сигнализирующим (ФДС) |
|
ЗСУ-ПИ – исп.05 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки сигнализатором горения
ПРОМА-СГ |
| |
|
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| |
|
Диапазон
рабочего давления природного газа (пропан-бутановой
смеси) перед запальником, кПа |
1– 60 |
|
Время
воспламенения факела запальника с
момента подачи управляющего сигнала на
открытие клапана и свечу (не более), с |
10 |
|
Расход газа
на запальник ( макс.) м3/ч |
4 |
|
Тепловая
мощность (макс.) при работе на природном
газе, кВт |
40 |
|
Запаздывание
выходного сигнала о наличии (отсутствии)
пламени (не более), с |
2 |
|
Допустимая
температура рабочего торца запальника
(не более), К(°С) |
1173(900) |
|
Длина
погружаемой части запальника, L мм |
250 - 1500 |
|
Длина
активной части пламени запальника при
давлении газа 40 кПа и отсутствии
разрежения (не менее), м* |
1,0 |
|
*)
За активную часть пламени
принимается след факела с температурой
не менее 6000С. |
|
|
|

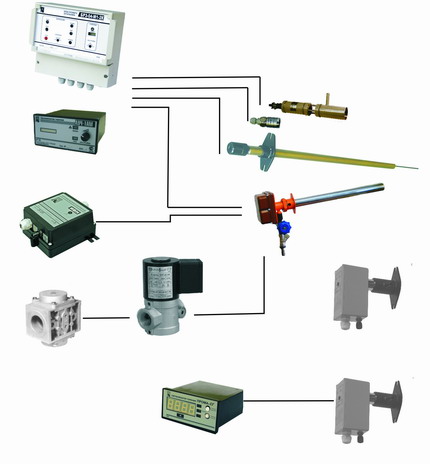

КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ |
|
|
|
№ пп |
Комплектация |
Исполнение |
|
01 |
02 |
03 |
04 |
05 |
|
1. |
Запальная
горелка инжекционная ЗСУ-ПИ-38 с
встроенным ионизационным датчиком |
1 |
1 |
1 |
1 |
1 |
|
2. |
Блок розжига
запальника БРЗ-04-М1 (БРЗ-04-М1-2К) |
- |
- |
1 |
- |
- |
|
3. |
Клапан
электромагнитный КЭГ-15/6-0,25 |
1 |
1 |
1 |
1 |
1 |
|
4. |
Фотодатчик
ФД-05ГМ (ФД-02) |
- |
1 |
1 |
- |
- |
|
5. |
Сигнализатор
горения ЛУЧ-1АМ |
- |
1 |
- |
- |
- |
|
6. |
Сигнализатор
горения ЛУЧ-КЭ |
1 |
1 |
- |
1 |
1 |
|
7. |
Сигнализатор
горения ПРОМА-СГ с фотодатчиком ФДА-03 |
- |
- |
- |
- |
1 |
|
8. |
Фотодатчик
сигнализирующий ФДС |
- |
- |
- |
1 |
- |
|
9. |
Источник
высокого напряжения ИВН |
1 |
1 |
1 |
1 |
1 |
|
10. |
Шланг газовый
|
1 |
1 |
1 |
1 |
1 |
|
11. |
ЗИП
(прокладка-2 шт, сопло диаметр 1 – 1шт,
сопло диаметр 1,2 – 1 шт) |
1 |
1 |
1 |
1 |
1 |
|
12. |
Фильтр
газовый |
1 |
1 |
1 |
1 |
1 |
|
13 |
Руководство
по эксплуатации В407.030.000 РЭ |
1 |
1 |
1 |
1 |
1 |
|
14 |
Паспорт
В407.030.000 ПС |
1 |
1 |
1 |
1 |
1 |
 |
|

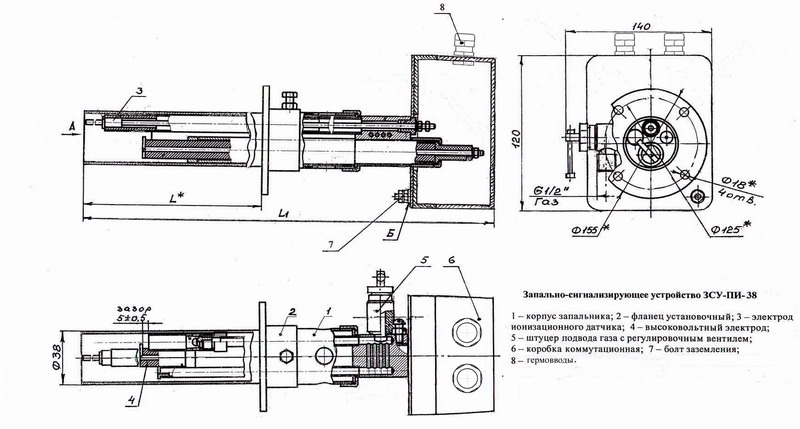

При открытии
электромагнитного клапана газ, очищенный
от механических примесей, истекает из
сопла эжектора 4 через смесительную
камеру 3 в корпус запальника 1. Под
действием избыточного давления в корпусе
газо-воздушная смесь вытекает из
запальника в виде тонкой кольцевой струи
через щелевой зазор между стабилизатором
и корпусом 1. После подачи высокого
напряжения от блока искрового розжига на
электрод свечи 2 газо-воздушная смесь за
срезом рабочего торца соплового блока
зажигается и поджигает избыточную часть
газа, подводимого к запальнику,
отбираемую на входе в эжектор и
поступающую по трубке 5, увеличивая
длину и устойчивость факела |
