Электрозапальник газовый ЭЗ
 |
ЭЗ Предназначен
для дистанционного розжига горелок
котлоагрегатов, работающих на
газообразном, жидком топливах,
стационарных и передвижных котельных
агрегатов, термоагрегатов и
технологических установок с
использованием горелочных устройств.
Отличается большой мощностью. Имеет
более устойчивый к отрыву факел.
Перфорация на торце запальника
обеспечивает стабильное смешение газа и
воздуха |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочая среда |
Природный,
сжиженный газ, пропан-бутановая смесь |
|
Присоединительное давление газа перед
запальной горелкой, МПа |
(0,001 -
0,25) |
|
Тепловая
мощность при работе на природном и
сжиженном газе, на смеси пропан-бутан,
кВт, не более |
100 |
|
Длина факела
при отрегулированном режиме горения, м,
не менее |
0,8 |
|
Диаметр
входного штуцера, мм |
13 |
|
Габаритные
размеры, мм, не более: - длина
- ширина
- высота
- погружная
часть |
500; 800;
1400; 2000
130
175
280; 580; 1180; 1780 |
|
Масса, кг,
не более длиной -
500
- 800
- 1400
- 2000 |
3,0
4,5
11,5
13,1 |
ИСПОЛНЕНИЯ
|
Исполнение |
Длина электрозапальника, мм |
|
-00 |
500 |
|
-01 |
800 |
|
-02 |
1400 |
|
-03 |
2000 |
Описание

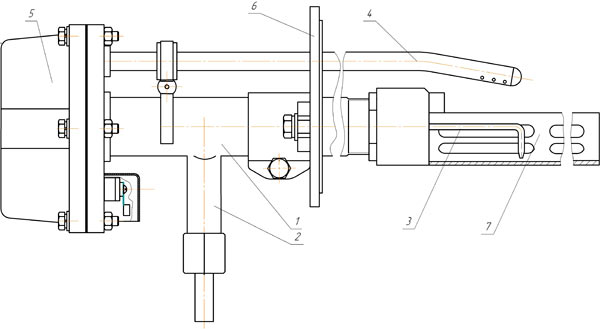

ЭЗ состоит из ствола 1 со
штуцером 2 для подвода газа, центрального
электрода 3, стабилизатора пламени 7,
контрольного электрода 4, коробки 5 с тремя
клеммами и фланца 6. Для регулирования процесса
горения запальника под гайку штуцера
устанавливается дроссельная шайба, диаметр
отверстия шайбы подбирается в зависимости от
давления газа (1,2 - 2 мм). Контрольный электрод
служит для контроля наличия собственного факела
запальника. Принцип работы основан на передаче
сигнала пропорционального изменению
электропроводимости в цепи: КОНТРОЛЬНЫЙ ЭЛЕКТРОД
- ЗАПАЛЬНЫЙ ФАКЕЛ - СТАБИЛИЗАТОР ЗАПАЛЬНИКА к
сигнализатору горения (например ЛУЧ-1 АМ).
Контрольный электрод устанавливается на трубе
запальника с помощью хомута с изоляционным
вкладышем, а его конец крепится в коробке 5,
выполненной из электроизоляционного материала.
Установка контрольного электрода в установочной
трубе горелки должна исключать возможность
замыкания его с установочной трубой, запальником
и другими заземленными частями горелки или
котла.
|
