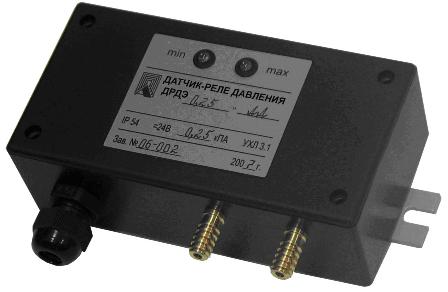

Реле перепада давления ДРДЭ
ДРДЭ Предназначен
для индикации и коммутации электрических
цепей при выходе действительного
значения избыточного, вакуумметрического
давления, перепада давлений (модель
ДРДЭ-хх-ДД), давления-разрежения
(тягонапоромер модель ДРДЭ-хх-ДИВ), за
пределы диапазона, задаваемого двумя
независимыми уставками.
ИСПОЛЬЗУЕТСЯ
для работы в системах автоматического
контроля, регулирования и управления
технологическими процессами в
теплоэнергетике, в системах вентиляции,
в системах защиты и сигнализации
горелочных устройств и в других отраслях
Рабочая среда
– воздух, природный газ, нейтральные
газы |
|
· Независимость
задания пределов 2-я уставками.
·
Фильтрация колебаний давлений.
· Большие допустимые
перегрузки.
· Высокая точность
настройки (гистерезис – 1 % от
номинального давления).
· При допусковом
контроле параметра (максимум-минимум)
заменяет 2 реле давления.
|
ИСПОЛНЕНИЯ |
Модель |
Рабочий диапазон (уставки) |
Перегрузка, кПа |
кПа |
мм. вод. ст. |
ДРДЭ-0,25-ДД |
0-0,25 |
0-25 |
10 |
ДРДЭ-0,5-ДД |
0-0,5 |
0-50 |
50 |
ДРДЭ-2,5-ДД |
0-2,5 |
0-250 |
50 |
ДРДЭ-10-ДД |
0-10 |
0-1000 |
100 |
ДРДЭ-50-ДД |
0-50 |
0-5000 |
250 |
ДРДЭ-100-ДД |
0-100 |
0-10000 |
250 |
ДРДЭ-0.125-ДИВ |
±0.125 |
±12.5 |
10 |
ДРДЭ-0.25-ДИВ |
±0.25 |
±25 |
10 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Предел
допустимой основной погрешности, % |
± 1 |
Гистерезис
(прямой-обратный ход), не более, % |
1 |
Пределы
перенастройки, % |
от 5 до 100 |
Выходные
сигналы |
переключающиеся «сухие»
(беспотенциальные) контакты
электромагнитного реле |
Допустимый
ток на контактах выходных реле при
напряжении ~220В частотой 50 Гц и 30В
постоянного тока, не более А |
2 |
Время
срабатывания реле, не более, с |
2 |
Напряжение
питания, (постоянный или переменный
ток), В: |
24 |
Допустимая
перегрузка выходов – «сухой контакт» |
»220В, 1А; =30В, 2 А |
Быстродействие, с . не более |
1 |
Климатическое
исполнение |
УХЛ3.1. |
Рабочая
температура окружающей среды, °С |
от – 40 до +60 |
Степень
защиты |
IP54 |
Габаритные
размеры, мм: длина х ширина х высота |
160 х 94 х 44 |
Масса, кг, не
более |
0,3 |

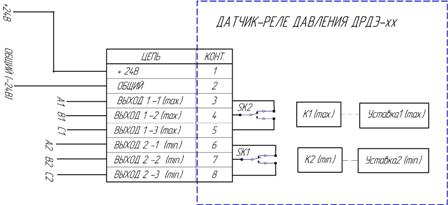

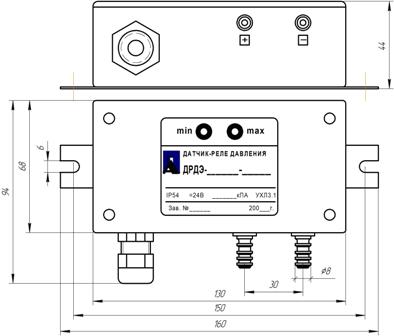

ГАБАРИТНЫЕ УСТАНОВОЧНЫЕ РАЗМЕРЫ СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
|
|
|
Элементы
индикации и управления: - индикатор
max,
срабатывания реле при достижении
максимального уровня давления;
- индикатор
min,
срабатывания реле при достижении
минимального уровня давления;
- резистор
max и
min,
установки пределов
срабатывания;
- схема
контактов реле на съемной лицевой панели
прибора;
Выходной
сигнал – две пары переключающихся
«сухих» контактов электромагнитного
реле. Одна пара срабатывает при
достижении верхнего предела давления,
другая пара – при достижении нижнего
предела давления.
При
стандартной настройке: соотношение
уставок Р2>Р1
|
|
|
|
.Давление Р |
Уставка Р1 «min» |
Уставка
Р2 «max» |
Состояние реле К2 |
Состояние реле К1 |
Р < P1 |
Р1 |
Р2 |
Включено* |
Отключено |
Р1 < Р < P2 |
Р1 |
Р2 |
Отключено |
Отключено |
Р > P2 |
Р1 |
Р2 |
Отключено |
Включено** |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Реле
перепада давления ДРДЭ-0.25 |
|
Заказать ДРДЭ Реле перепада давления
|
| |
