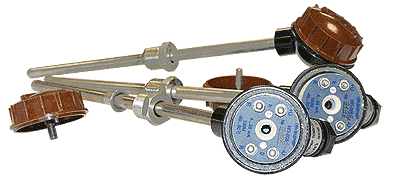

Термопреобразователи с
унифицированным выходным сигналом ТСМУ 205, ТСМУ 055, ТСПУ 205, ТСПУ
055, ТХАУ 205, ТХКУ 205
 Назначение
Термопреобразователи предназначены для преобразования
значения температуры различных в том числе агрессивных, сред в унифицированный
токовый выходной сигнал 4…20мА, 0…5 мА.
Конструктивные особенности
- Измерительный преобразователь встроен в клеммную
головку первичного преобразователя;
- В состав термопреобразователей ТХАУ и ТХКУ входит
компенсатор температуры «холодного спая»;
- Термопреобразователи имеют несколько вариантов
исполнения защитной арматуры.
Номинальные статические характеристики (НСХ)
100М, 100П, Pt100, ХА(К), ХК(L), по спец заказу 50П, 50М.
Тип исполнений
- Общепромышленное: ТСМУ 205, ТСПУ 205, ТХАУ 205, ТХКУ
205, ТСМУ 055, ТСПУ 055;
- Взрывозащищенное «искробезопасная электрическая цепь»
(ExiallCT6 X): ТСМУ 205Ех, ТСПУ 205Ех, ТХАУ 205Ех, ТХКУ 205Ех.
Технические характеристики
Пределы допускаемой основной
приведенной погрешности,%
(в зависимости от диапазонов и длин термопреобразователей)
| Диапазон
температур, oС |
Длина,мм |
| 60 |
80 |
100 |
120 |
160 и > |
| ТСМУ 205, ТМПУ 205,
ТСМУ 055, ТСПУ 055 |
| -50...+50, -50...+100, 0...50,
0...100 |
1,0 |
0,5 |
0,25 |
0,25 |
0,25 |
| -50...+150, -50...+180, -50...
+200, 0...+150, 0...+180, 0...+200 |
- |
1,0 |
0,5 |
0,25 |
0,25 |
| 0...+250, 0...+300, 0...
+400,0...+500 |
- |
- |
1,0 |
0,5 |
0,25 |
| Диапазон
температур, oС |
Длина,мм |
| 100, 120 |
160 |
200 |
250 |
300 и > |
| ТХАУ 205 |
| 0...+300, 0...+400, 0...+500,
0...+600 |
1,5 |
1,0 |
0,5 |
0,5 |
0,5 |
| 0...+800, 0...+900 |
- |
- |
1,5 |
1,0 |
0,5 |
| 0...+1000, 0...+1100 |
- |
- |
- |
1,5 |
1,0 |
| 0...+1200, 0...+1300 |
- |
- |
- |
- |
1,5 |
| ТХКУ
205 |
| 0...+400 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
| 0...+500, 0...+600 |
2,5 |
1,5 |
1,0 |
1,0 |
1,0 |
- Напряжение питания постоянного тока: 18...36В;
- Потребляемая мощность: 0,8ВА.
Климатическое исполнение
Группа исполнений С2: -50…+70 оС.
Степень защиты от пыли и влаги (в зависимости от материала
клемной головки)
- IP54 (прессматериал АГ-4В);
- IP55 (силумин).
Материал защитной арматуры контактирующей с измеряемой
средой
12Х18Н10Т, КТМС кабель, Luxal203
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
