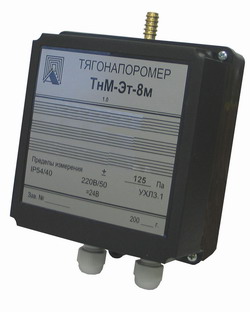

Тягонапорметр электрический ТНМ-Эт-8м
ТНМ-ЭТ-8М Предназначены для непрерывного преобразования значений
избыточного давления (разрежения)
воздуха и нейтральных газовых сред в
унифицированный токовый сигнал (4-20)мА
и (0-5)мА, переключением DIP
переключателя, и использование его для
работы в системах автоматического
контроля, регулирования и управления
технологическими процессами в
теплоэнергетике, системах вентиляции и
других отраслях.
Рабочая среда
– газ, воздух |
|
· непрерывное
преобразование измеряемого значения
давления в унифицированный токовый
сигнал; · универсальное
питание 220В или 24В. |
Модель |
Предел
измеряемого давления, Па |
ТНМ-ЭТ-8м
|
±80 |
ТНМ-ЭТ-8м
|
±125 |
ТНМ-ЭТ-8м |
±250 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Предел
допустимой основной погрешности, % |
± 1 % |
Значения
выходного сигнала постоянного тока,
выбирается
потребителем переключением DIP
переключателя, мА |
код 42 |
4-20 |
код 05 |
0-5 |
Напряжение
питания |
»220В, 50Гц или =24В |
Нагрузочное
сопротивление прибора с выходом 4-20, Ом |
от 1 до 750 |
Нагрузочное
сопротивление датчика с выходом 0-5, Ом: |
от 1 до 2500 |
Температура
окружающей среды, °С |
от -25 до +50 |
Степень
защиты, (код
IP) |
IP54 |
Габаритные
размеры, мм |
150 х
125 х 60 |
Масса, кг, не
более |
0,5 |
|
|

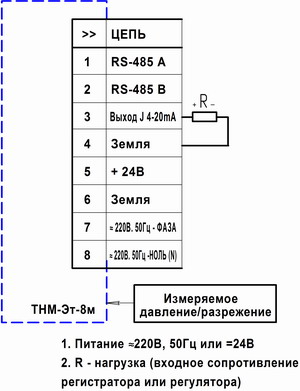

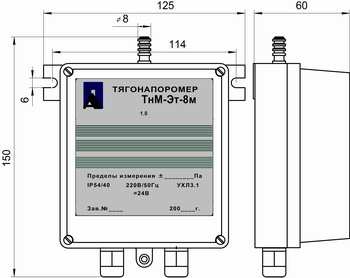

ГАБАРИТНЫЕ РАЗМЕРЫ И СХЕМА ВНЕШНИХ
ПОДКЛЮЧЕНИЙ |
|
|
|
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
Тягонапоромер ТНМ-ЭТ-8М ТУ
311-04671174.173-95 |
Сертификат об
утверждении типа средств измерений RU.C.065.A
№19070 |
