Датчик давления ДДМ
|
ДДМ
Предназначен
для непрерывного преобразования значений
избыточного (ДДМ-ДИ) давления,
избыточного давления и разрежения
(ДДМ-ДИВ) в стандартный токовый сигнал
(4-20)мА и (0-5)мА;
ИСПОЛЬЗУЕТСЯ
в системах автоматического контроля,
регулирования и управления
технологическими процессами
теплоэнергетике, системах вентиляции и
других отраслях. |
|
|
· Многодиапазонность,
каждая модель датчика имеет четыре
диапазона измерения и два диапазона
значений выходного сигнала (4-20 мА и
0-5 мА). Потребитель имеет возможность
переключения на выбранный диапазон.
·
Отсутствие дополнительной калибровки при
переключении диапазонов.
·
Отсутствие специальных источников
питания.
· Произвольное
пространственное положение, возможность
монтажа на щите или на объекте (трубе).
· Стабильность
метрологических характеристик.
|
|
ИСПОЛНЕНИЯ |
|
|
|
Модель |
Предел измеряемого давления, кПа
(кг/см2) |
Допустимая перегрузка, кПа |
Рабочая среда |
|
ДДМ-2500ДИ |
2500 (25) |
5000 |
воздух, природный газ, нейтральные
жидкости |
|
1600 (16) |
|
1000 (10) |
|
600 (6) |
|
ДДМ- 200ДИ |
200 |
400 |
воздух, природный газ |
|
160 |
|
100 |
|
60 |
|
ДДМ- 200ДИЖ |
200 |
400 |
воздух, природный газ, нейтральные
жидкость |
|
160 |
|
100 |
|
60 |
|
ДДМ- 40ДИ |
40,0 |
200 |
воздух, природный газ |
|
25,0 |
|
16,0 |
|
10 |
|
ДДМ-10ДИ |
10.0 |
75 |
воздух, природный газ |
|
6.0 |
|
4.0 |
|
2.5 |
|
ДДМ-2.5ДИ |
2.5 |
10 |
воздух, природный газ |
|
1.6 |
|
1.0 |
|
0.6 |
|
ДДМ-0,25ДИВ |
±0,25 |
±1 |
воздух, природный газ |
|
±0,125 |
|
±0,08 |
|
±0,05 |
ПРИМЕЧАНИЕ. 1. Пределы
измерения давлений и значение выходного сигнала
в каждой модели выбираются и переключаются
потребителем, для этого необходимо снять крышку
с корпуса датчика.
2. Исходное положение
переключателей, если это не оговорено в заявке,
соответствует максимальному диапазону модели и
выходному сигналу (0 – 5) мА.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Предел
допустимой основной погрешности,% |
± 1 |
|
Значения
выходного сигнала постоянного тока, мА:
|
|
|
код 42 |
4-20 |
|
код 05 |
0-5 |
|
Напряжение
питания, В: |
|
|
постоянный
ток |
36/24± 1
|
|
переменный
ток |
24± 3
|
|
Нагрузочное
сопротивление датчика с выходным
сигналом (4-20)мА, Ом: |
|
|
при питании
постоянным током напряжением 36В |
0 – 1000 |
|
при питании
постоянным током напряжением 24В или
переменным током напряжением 24В
(трансформатор) |
0 – 500 |
|
Нагрузочное
сопротивление датчика с выходным
сигналом (0-5)мА,: Ом |
0 – 2500 |
|
Температура
окружающей среды, °С |
от -25 до +55 |
|
Дополнительная температурная погрешность
на каждые 10°С
изменения температуры в пределах
рабочего диапазона, %, не более |
0,5 |
|
Потребляемая
мощность, Вт, не более |
1,5 |
|
Степень
защиты, (код
IP) |
IP54 |
|
Габаритные
размеры, мм : длина х ширина х высота |
108х58х41 / 108х98х34 |
|
Масса, кг, не
более |
0,6 / 0.8 |
|

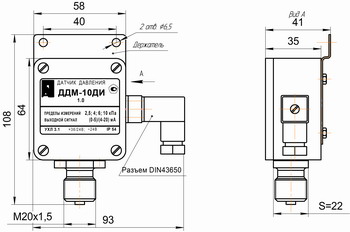

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
 |
|

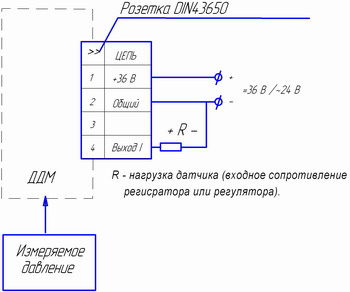

СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
 |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
Датчик давления
ДДМ-2,5ДИ ТУ4212-030-27831671-00
Сертификат об утверждении
типа измерения RU.C.065.A
№8824/1 |
