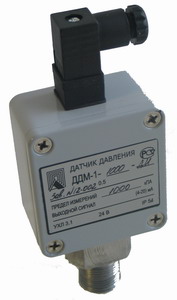

Датчик давления ДДМ-1
|
ДДМ-1 Предназначен
для непрерывного преобразования значений
избыточного давления газа, воды, водяных
паров, масла в стандартный токовый
сигнал (4-20)мА
Датчик может
быть использован в системах
автоматического контроля, регулирования
и управления технологическими процессами
теплоэнергетике, системах вентиляции и
других отраслях. |
 |
|
ИСПОЛНЕНИЯ |
|
Модель |
Предел измеряемого давления, кПа (кГ/см
2) |
Допустимая перегрузка, кПа (кГ/см
2) |
Рабочая среда |
Основная погрешность, % |
|
ДДМ-1-40 |
40 (0,4) |
100 (1) |
газ, вода, водяной пар, масло,
неагрессивные жидкости |
0,5; 1,0 |
|
ДДМ-1-60 |
60 (0,6) |
120 (1,2) |
|
ДДМ-1-100 |
100 (1) |
200 (2) |
|
ДДМ-1-160 |
160 (1,6) |
300 (3) |
|
ДДМ-1-250 |
250 (2,5) |
500 (5) |
|
ДДМ-1-400 |
400 (4) |
800 (8) |
|
ДДМ-1-600 |
600 (6) |
1200 (20) |
|
ДДМ-1-1000 |
1000 (10) |
2000 (20) |
|
ДДМ-1-1600 |
1600 (16) |
3000 (30) |
|
ДДМ-1-2500 |
2500 (25) |
5000 (50) |
|
|
|
|
|
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Предел
допустимой основной погрешности, % |
± 0.5 /
± 1 |
|
|
Значения
выходного сигнала постоянного тока, мА:
(код 42) |
4-20 |
|
|
Напряжение
питания, постоянный ток, В: |
18-35 |
|
|
Нагрузочное
сопротивление датчика с выходным
сигналом (4-20)мА, Ом: |
|
|
|
при питании
постоянным током напряжением 24В |
0 – 500 |
|
|
Температура
окружающей среды, °С |
от -25 до +55 |
|
|
Температура измеряемой среды, °С |
от -30 до +85 |
|
|
Дополнительная температурная погрешность
на каждые 10°С
изменения температуры в пределах
рабочего диапазона, %, не более |
0,2 |
|
|
Потребляемая
мощность, Вт, не более |
0,8 |
|
|
Степень
защиты, (код
IP) |
IP54 |
|
|
Габаритные
размеры, мм |
58 x 122
x 41 |
|
|
Масса, кг, не
более |
0,2 |
|
|
|
|
|
|

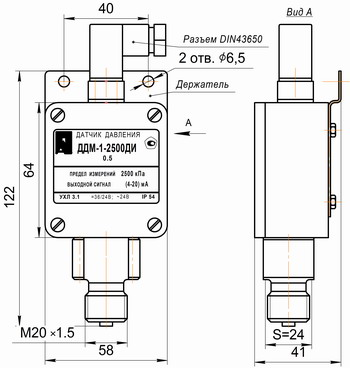

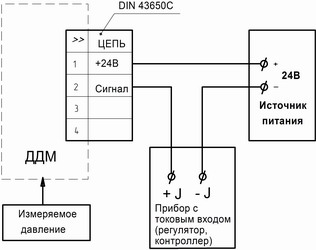

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ /
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
 |
 |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Датчик
давления ДДМ-1, предел измерения
2500кПа, класс 0,5 |
|
