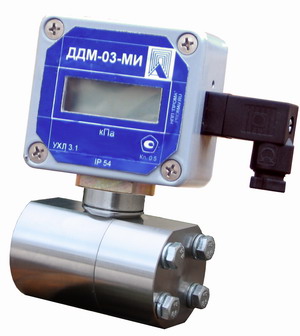

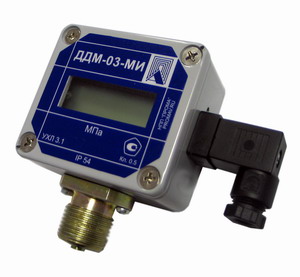

Датчик
давления многопредельный с индикацией ДДМ-03-МИ
|
ДДМ-03-МИ Предназначен
для преобразования избыточного давления
(ДИ), разрежения (ДВ), избыточного
давления и разрежения (ДИВ) абсолютного
давления (ДА), разности давлений (ДД) в
стандартный токовый сигнал (4-20)мА И
отображения текущего значения на
цифровом табло. Датчик имеет исполнение
общепромышленное и взрывозащищенное.
Датчики исполнения Ех могут
использоваться во взрывоопасных
условиях, имеют вид взрывозащиты «ia»
- искробезопасная электрическая цепь и
маркировку взрывозащиты «0Exia IIAT5
Х»
Рабочая среда
- воздух, нейтральные газы, вода, масло |
 |
 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Предельные
значения выходного сигнала постоянного
тока, мА |
4 – 20 |
|
Напряжение
питания датчика, постоянный ток, В |
= 24±6 |
|
Нагрузочное
сопротивление датчика должно быть в
пределах: |
от 1 до 500 |
|
Предел
допускаемой основной погрешности
датчика, выраженный в % от диапазона
измерения выходного сигнала |
|
|
для 2-х
верхних пределов измерения |
±0,5 |
|
для нижнего
предела измерения |
±1 |
|
Вариация
выходного сигнала не превышает половины
абсолютного значения предела допускаемой
основной погрешности или в % от
диапазона измерения датчика, не более |
0,25 |
|
Дополнительная
температурная погрешность на каждые 10°С
изменения температуры в пределах
рабочего диапазона %, не более |
|
|
- для моделей
ДДМ-03-ДИ (ДВ, ДИВ, ДА)-МИ |
±0,10 |
|
- для моделей
ДДМ-03-ДД-МИ |
±0,20 |
|
Потребляемая
датчиком мощность, Вт не более |
0,5 |
|
Климатическое
исполнение УХЛ для категории размещения
3.1 по ГОСТ 15150-69 |
от - 10°С до 80°С |
|
опционально |
от - 40°С до 80°С |
|
Температура
рабочей среды |
|
|
ДДМ-03-ДИ
(ДВ, ДИВ, ДА)-МИ (опционально) |
от - 40°С до 85°С (от - 40°С до
125°С) |
|
ДДМ-03-ДД-МИ
(опционально) |
от 0°С до 125°С (от - 40°С до
125°С) |
|
Степень
защиты по ГОСТ 14254-80 |
IP54 |
|
Наработка на
отказ, час |
200000 |
|
Масса, кг не
более |
0,5 |
|

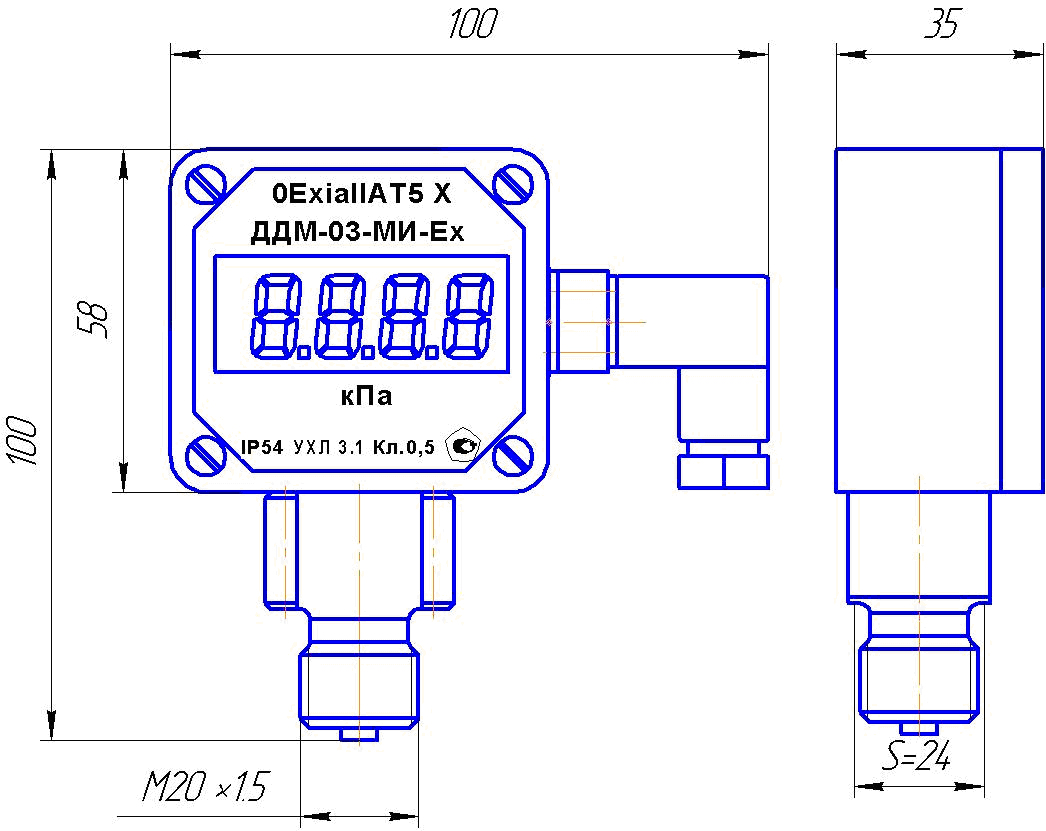

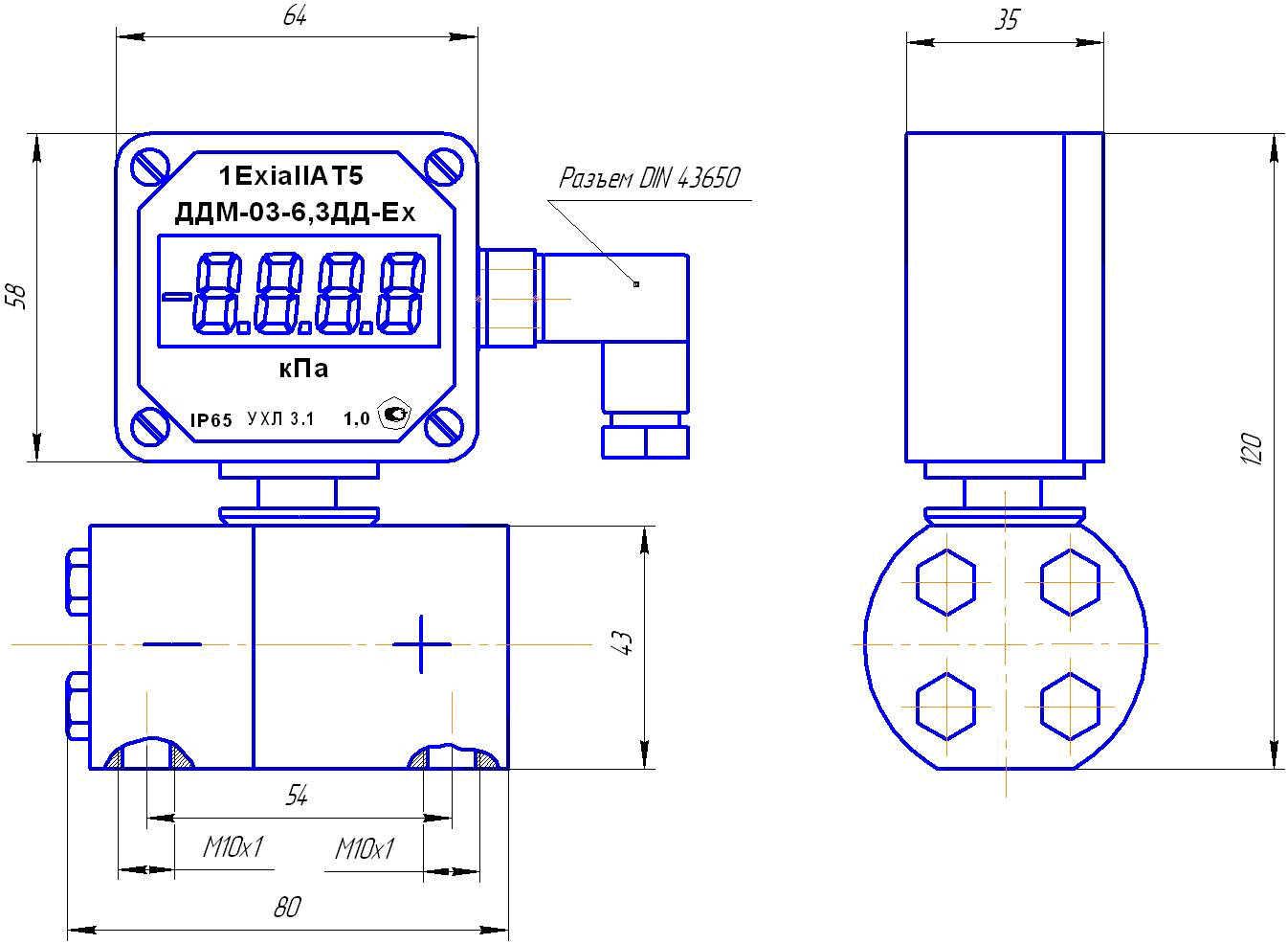

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
 |
 |
|
|
|
СХЕМА ПОДКЛЮЧЕНИЙ
|
|
ИСПОЛНЕНИЯ |
|
|
Тип |
Модель |
Предел
измерений
кПа |
Перегрузка
кПа |
Рабочее
давление
МПа |
Рабочая среда |
|
|
Датчик
давления
ДДМ-03-ДИ-МИ
ДДМ-03-ДИ-МИ-Ех |
ДДМ-03-2,5ДИ-МИ ДДМ-03-2,5ДИ-МИ-Ех |
2,5
1,6
1 |
10 |
|
Газ |
|
|
ДДМ-03-4ДИ-МИ ДДМ-03-4ДИ-МИ-Ех |
4
2,5
1,6 |
10 |
|
|
ДДМ-03-10ДИ-МИ ДДМ-03-10ДИ-МИ-Ех |
10
6
4 |
75 |
|
|
ДДМ-03-40ДИ-МИ ДДМ-03-40ДИ-МИ-Ех |
40
25
16 |
200 |
|
|
ДДМ-03-160ДИ-МИ ДДМ-03-160ДИ-МИ-Ех |
160
100
60 |
400 |
Газ,
жидкость |
|
|
ДДМ-03-600ДИ-МИ ДДМ-03-600ДИ-МИ-Ех |
600
400
250 |
1200 |
|
|
ДДМ-03-2500ДИ-МИ ДДМ-03-2500ДИ-МИ-Ех |
2500
1600
1000 |
5000 |
|
|
Датчик
давления
ДДМ-03-ДВ-МИ
ДДМ-03-ДВ-МИ-Ex |
ДДМ-03-100ДВ-МИ ДДМ-03-100ДВ-МИ-Ex |
0-(-100)
0-(-60)
0-(-40) |
-100 |
|
|
|
Датчик
давления
ДДМ-03-ДИВ-МИ
ДДМ-03-ДИВ-МИ-Ex |
ДДМ-03-0,25ДИВ-МИ ДДМ-03-0,25ДИВ-МИ-Ex |
±0,25 ±0,125
±0,08 |
±1 |
|
Газ |
|
|
ДДМ-03-5ДИВ-МИ ДДМ-03-5ДИВ-МИ-Ех |
±5
±3
±2 |
±20 |
|
|
ДДМ-03-30ДИВ-МИ ДДМ-03-30ДИВ-МИ-Ех |
±30
±20
±12,5 |
±100 |
|
|
Датчик
давления
ДДМ-03-ДА-МИ
ДДМ-03-ДА-МИ-Ex |
ДДМ-03-250ДА-МИ ДДМ-03-250ДА-МИ-Ex |
250
160
100 |
500 |
|
|
ДДМ-03-600ДА-МИ ДДМ-03-600ДА-МИ-Ex |
600 400
250 |
1200 |
|
|
Датчик
давления
ДДМ-03-ДД-МИ
ДДМ-03-ДД-МИ-Ех |
ДДМ-03-2,5ДД-МИ ДДМ-03-2,5ДД-МИ-Ех |
2,5 1,6
1 |
+20/-20 |
0 - 0,6 |
|
|
ДДМ-03-10ДД-МИ ДДМ-03-10ДД-МИ-Ех |
10
6,3
4 |
+70/-35 |
0 – 2,5 |
Газ, жидкость |
|
|
ДДМ-03-40ДД-МИ ДДМ-03-40ДД-МИ-Ех |
40
25
16 |
+150/-70
+70/-35
+70/-35 |
|
|
ДДМ-03-160ДД-МИ ДДМ-03-160ДД-МИ-Ех |
160
100
63 |
+700/-350
+700/-35
+150/-70 |
|
|
ДДМ-03-630ДД-МИ ДДМ-03-630ДД-МИ-Ех |
630
400
250 |
+1400/-700
+1400/-700
+700/-350 |
|
|
ДДМ-03-2500ДД-МИ ДДМ-03-2500ДД-МИ-Ех |
2500
1600
1000 |
+2500/
-1000 |
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
|
|
Датчик
давления ДДМ-03-ДД-МИ-Ех |
|
