Измерители параметров ПРОМА-ИП

ПРОМА-ИП

ПРОМА-ИП-4Х

Предназначен для измерения стандартных токовых сигналов или напряжений от первичных датчиков (температура, давление и др.), отображения текущего значения в единицах измеряемого параметра и сигнализации о выходе измеряемого параметра за установленные пределы.

ИСПОЛЬЗУЮТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

· Возможность программной настройки прибора в зависимости от применяемого первичного преобразователя и диапазона измеряемых параметров.

· Сравнение текущего значения параметра с установленными границами и выдача 4-х дискретных сигналов при выходе контролируемого параметра за границы «MIN 1», «MAX 1» и «MIN 2», «MAX 2» (2-х дискретных сигналов при выходе контролируемого параметра за границы «MIN», «MAX» для ПРОМА-ИП).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемые сигналы:

- постоянный ток

(4-20)мА; (0-20)мА; (0-5)мА
- постоянное напряжение (0-2,5)В; (0-1,25)В; (0-78,125)мВ; (0-19,531)мВ
Типы первичных преобразователей Определяются видом измеряемых параметров
Предел погрешности измерения и преобразования сигнала в параметр, от диапазона измерения, %
- для диапазонов измерения: (4-20)мА; (0-20)мА; (0-5)мА; (0-78,125)мВ; (0-19,531)мВ ± 0,5
- для диапазонов измерения: (0-2,5)В; (0-1,25)В ± 1,0
Погрешность токового сигнала, % 0.5
Параметры дискретных выходов (контакты реле):

максимальное коммутируемое напряжение, В


- постоянного тока 30
- переменного тока 200
максимальный коммутируемый ток, А 2

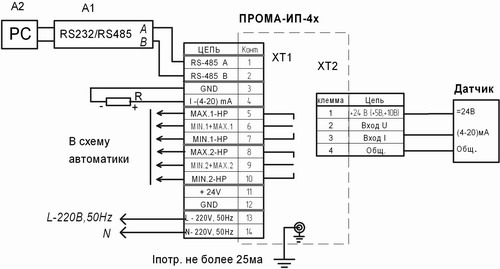

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
Вариант подключения датчика с токовым выходным сигналом



Вариант подключения датчика с выходным сигналом напряжения
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Измерительный преобразователь ПРОМА-ИП-4х-Щ
