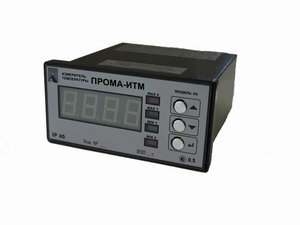

Преобразователь температуры измерительный многофунциональный ПРОМА-ИТМ
|
ПРОМА-ИТМ
ПРОМА-ИТМ-4Х
Предназначены
для непрерывного измерения значений
температуры терморезистивными или
термоэлектрическими датчиками.
ИСПОЛЬЗУЮТСЯ
для работы в системах автоматического
контроля, регулирования и управления
технологическими процессами в
теплоэнергетике, системах вентиляции и
других отраслях. |
 |
|
· Универсальный вход
датчиков температуры. · Трехпозиционное
регулирование входной величины
· Возможность
программной настройки прибора в
зависимости от применяемого первичного
преобразователя и диапазона измеряемых
температур. |
|
ТИПЫ
ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ И ДИАПАЗОНЫ
ТЕМПЕРАТУР |
|
№
диапазона |
Диапазон измерений, С |
Тип первичного преобразователя,
номинальная стат.
хар-ка |
|
№
диапазона |
Диапазон измерений, С |
Тип первичного преобразователя,
номинальная стат. хар-ка |
|
01 |
-50 - + 50 |
ТСМ50 W100
= 1,426 |
|
19 |
0 - + 150 |
ТСМ100 W100
= 1,428 |
|
02 |
-50 - +100 |
|
20 |
0 - + 200 |
|
03 |
-50 - + 150 |
|
21 |
0 - + 300 |
ТСП50 W100
= 1,3850 |
|
04 |
0 - + 150 |
|
22 |
0 - + 400 |
|
05 |
0 - + 200 |
|
23 |
0 - + 600 |
|
06 |
-50 - + 50 |
ТСМ50 W100
= 1,428 |
|
24 |
0 - + 300 |
ТСП50 W100
= 1,3910 |
|
07 |
-50 - + 100 |
|
25 |
0 - + 400 |
|
08 |
-50 - + 150 |
|
26 |
0 - + 600 |
|
09 |
0 - + 150 |
|
27 |
0 - + 300 |
ТСП100 W100
= 1,3850 |
|
10 |
0 - + 200 |
|
28 |
0 - + 400 |
|
11 |
-50 - + 50 |
ТСМ100 W100
= 1,426 |
|
29 |
0 - + 300 |
ТСП100 W100
= 1,3910 |
|
12 |
-50 - + 100 |
|
30 |
0 - + 400 |
|
13 |
-50 - + 150 |
|
31 |
0 - + 600 |
Термопара XK (L)
только для ПРОМА-ИТМ |
|
14 |
- 0 - + 150 |
|
32 |
0 - + 800 |
|
15 |
0 - + 200 |
|
33 |
100 - + 500 |
|
16 |
-50 - + 50 |
ТСМ100 W100
= 1,428 |
|
34 |
200 - + 600 |
|
17 |
-50 - + 100 |
|
35 |
0 - + 800 |
Термопара XA (K)
только для ПРОМА-ИТМ |
|
18 |
- 50 - + 150 |
|
36 |
0 - + 1000 |
|
СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |

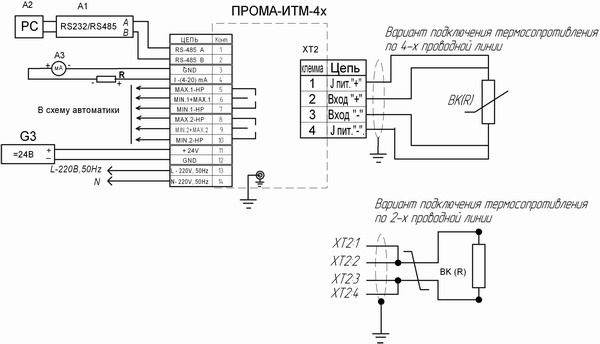

Схема подключения ПРОМА-ИТМ-4Х |
|
BK(E)
– термопара , подключать
компенсационными проводами. BK(R)
– термометр сопротивления , подключать
медными проводами с сечением от 0,5 до
1,5 мм2.
R – нагрузка токового
выхода (суммарная – не более 500 Ом),
А1 – преобразователь интерфейса RS-232 /
RS-485
c
гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением
для SCADA
системы,
G3
– источники постоянного тока 24В с
допустимым током 0,2А на один прибор |

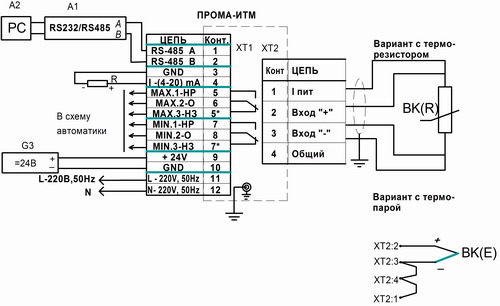

Схема подключения ПРОМА-ИТМ |
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Преобразователь температуры
измерительный многофункциональный
ПРОМА-ИТМ
Сертификат об
утверждении средств измерения RU.C32.006.A
№25898 |
|
