Измеритель перепада давления многофункциональный ПРОМА-ИДМ-ДД
|
на рабочее
давление Рраб = 6кгс/см2
ПРОМА-ИДМ-ДД(М)
ПРОМА-ИДМ-ДД(В)
Предназначен
для непрерывного измерения значений
перепада давлений воздуха, газовых сред
ИСПОЛЬЗУЕТСЯ
в основном для измерения перепада
давлений на газовых счетчиках и газовых
фильтрах.
Рабочая среда
– газ, воздух |
 |
|
· Выпускается в 2-х
модификациях со встроенным в прибор
измерительным преобразователем -
Прома-ИДМ-ДД(М), или выносным модулем
устанавливаемом на объекте и вторичного
преобразователя для щитового или
настенного монтажа - Прома-ИДМ ДД(В) · Расширенный диапазон
давлений и измеряемых сред.
· Возможность
измерения малых перепадов давлений при
больших номинальных давлениях от 0,1 до
40 кПа
· Готовый узел для
подключения к вентильному блоку
· Рабочее давление – 6
кгс/см
· Малые габариты.
|
|

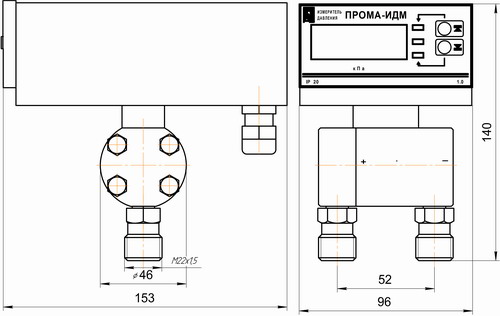

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ
РАЗМЕРЫ |
 |
 |
|
Моноблочное исполнение |
Датчик выносной ПРОМА-ИДМ(в)-ДД
на рабочее давление 6кг/см2 |
|
ИСПОЛНЕНИЯ |
| |
|
|
|
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, кПа (кгс/см2) |
|
ИДМ-ДД(м)-0,1 |
0,1 |
± 20 |
600 (6) |
|
ИДМ-ДД(м)-0,16 |
0,16 |
± 20 |
600 (6) |
|
ИДМ-ДД(м)-0,25 |
0,25 |
± 20 |
600 (6) |
|
ИДМ-ДД(м)-0,6 |
0,6 |
± 20 |
600 (6) |
|
ИДМ-ДД(м)-1 |
1,0 |
± 20 |
600 (6) |
|
ИДМ-ДД(м)-1,6 |
1,6 |
+50 |
600 (6) |
|
ИДМ-ДД(м)-2,5 |
2,5 |
+50 |
600 (6) |
|
ИДМ-ДД(м)-4,0 |
4,0 |
+50 |
600 (6) |
|
ИДМ-ДД(м)-6,0 |
6,0 |
+50 |
600 (6) |
|
ИДМ-ДД(м)-10 |
10 |
+50 |
600 (6) |
|
ИДМ-ДД(м)-16 |
16 |
+100 |
600 (6) |
|
ИДМ-ДД(м)-25 |
25 |
+100 |
600 (6) |
|
ИДМ-ДД(м)-40 |
40 |
+100 |
600 (6) |
|
ИДМ-ДД(В)-0,1 |
0,1 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-0,16 |
0,16 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-0,25 |
0,25 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-0,6 |
0,6 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-1 |
1,0 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-1,6 |
1,6 |
± 20 |
600 (6) |
|
ИДМ-ДД(В)-2,5 |
2,5 |
+50 |
600 (6) |
|
ИДМ-ДД(В)-4,0 |
4,0 |
+50 |
600 (6) |
|
ИДМ-ДД(В)-6,0 |
6,0 |
+50 |
600 (6) |
|
ИДМ-ДД(В)-10 |
10 |
+50 |
600 (6) |
|
ИДМ-ДД(В)-16 |
16 |
+100 |
600 (6) |
|
ИДМ-ДД(В)-25 |
25 |
+100 |
600 (6) |
|
ИДМ-ДД(В)-40 |
40 |
+100 |
600 (6) |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Измеритель
давления ПРОМА-ИДМ-ДД(м)-4Х-ХХ ТУ
4212-031-04880601-04 |
Разрешение на
применение Ростехнадзора РФ № РРС 00-21219 |
