Измеритель давления многофунциональный ПРОМА-ИДМ

ПРОМА-ИДМ

ПРОМА-ИДМ-4Х

ПРОМА-ИДМ-4Х(Т)*

Предназначен для непрерывного измерения значений:

· вакуумметрического давления (ДВ);

· вакуумметрического и избыточного давления (ДИВ);

· избыточного давления (ДИ);

· перепада давлений воздуха и нейтральных газовых сред (ДД).

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах газораспределения и газопотребления, вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.

Рабочая среда – газ, воздух.

В сравнении с аналогами:

• повышенная точность измерения - ±1%;
• возможность питания от сети 220В, 50Гц и источника питания = 24В;
• возможность прямой коммутации больших нагрузок - переключающиеся контакты реле (2А, 220В);
• работа в сети MODBUS по стандарту RS-485 (до 32 приборов при 2-х проводной связи);
• малые габариты.

Функциональность "три в одном":

• непрерывное преобразование изме-ряемого значения давления в унифицированный сигнал постоянного тока (4-20мА) для систем управления;
• индикация измеряемого значения на 4-х местном цифровом табло;
• формирование дискретных сигналов в систему коммутации при достижении 2-х перенастраиваемых пределов измеряемого параметра.

	Щитовое исполнение ПРОМА-ИДМ-4Х		Настенное исполнение ПРОМА-ИДМ-4Х

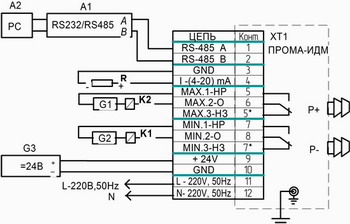

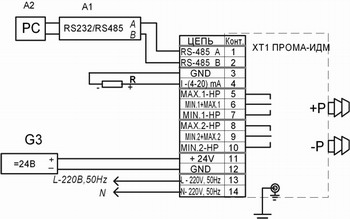

	СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
	ПРОМА-ИДМ4Х			ПРОМА-ИДМ
	R – нагрузка токового выхода (суммарная – не более 500 Ом), К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А, А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520, А2 – ПЭВМ РС с программным обеспечением для SCADA системы, G1,G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле, G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор
ИСПОЛНЕНИЯ
	Тип	Модель			Предел измерений кПа	Перегрузка кПа	Рабочее давление кПа
	Измеритель вакуумметрического давления ПРОМА-ИДМ-4х-ДВ ПРОМА-ИДМ-ДВ	ИДМ-ДВ-2,5			- 2,5	- 50
		ИДМ-ДВ-4			- 4,0	- 50
		ИДМ-ДВ-6			- 6,0	- 50
		ИДМ-ДВ-10			- 10	- 50
		ИДМ-ДВ-16			-16	-100
		ИДМ-ДВ-25			- 25	-100
		ИДМ-ДВ-40			- 40	-100
	Измеритель избыточного давления ПРОМА-ИДМ-4х-ДИ ПРОМА-ИДМ-ДИ	ИДМ-ДИ-0,25			+0,25	+20
		ИДМ-ДИ-0,6			+0,6	+20
		ИДМ-ДИ-1			+1,0	+20
		ИДМ-ДИ-1,6			+1,6	+20
		ИДМ-ДИ-2,5			+2,5	+50
		ИДМ-ДИ-4			+4	+50
		ИДМ-ДИ-6			+6	+50
		ИДМ-ДИ-10			+10	+50
		ИДМ-ДИ-16			+16	+100
		ИДМ-ДИ-25			+25	+100
		ИДМ-ДИ-40			+40	+100
		ИДМ-ДИ-60			+60	+200
		ИДМ-ДИ-100			+100	+200
		ИДМ-ДИ-160			+160	+400
		ИДМ-ДИ-200			+200	+400
	Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-4х-ДИВ ПРОМА-ИДМ-ДИВ	ИДМ-ДИВ-0,08			± 0,08	± 20
		ИДМ-ДИВ-0,125			± 0,125	± 20
		ИДМ-ДИВ-0,25			± 0,25	± 20
		ИДМ-ДИВ-0,8			± 0,8	± 20
		ИДМ-ДИВ-2			± 2	± 20
		ИДМ-ДИВ-5			± 5	± 100
		ИДМ-ДИВ-12,5			± 12,5	± 100
		ИДМ-ДИВ-20			± 20	± 100
	Измеритель разности давлений ПРОМА-ИДМ-4х-ДД ПРОМА-ИДМ-ДД	ИДМ-ДД-0,1			0,1	± 20	100/300
		ИДМ-ДД-0,16			0,16	± 20	100/300
		ИДМ-ДД-0,25			0,25	± 20	100/300
		ИДМ-ДД-0,6			0,6	± 20	100/300
		ИДМ-ДД-1			1,0	± 20	100/300
		ИДМ-ДД-1,6			1,6	± 20	100/300
		ИДМ-ДД-2,5			2,5	+50	75
		ИДМ-ДД-4,0			4,0	+50	75
		ИДМ-ДД-6,0			6,0	+50	75
		ИДМ-ДД-10			10	+50	75
		ИДМ-ДД-16			16	+100	200
		ИДМ-ДД-25			25	+100	200
		ИДМ-ДД-40			40	+100	200

*) ПРОМА-ИДМ-4Х(Т) предназначен для использования при температуре наружного воздуха до -40°С. Прибор выполнен на базе ПРОМА-ИДМ-4Х, все технические и метрологические характеристики соответствуют базовому прибору. Количество релейных выходов – 2 (MIN и MAX). Температура, при которой включается внутренний подогрев, задается пользователем.
