Многопредельный измеритель давления
ПРОМА-010
|
Измеритель
давления многофункциональный
ПРОМА-010
Предназначен для
непрерывного измерения
значений:
· вакуумметрического
давления (ДВ);
· вакуумметрического и
избыточного давления (ДИВ);
· избыточного давления
(ДИ);
· перепада давлений
воздуха и нейтральных газовых сред (ДД).
ИСПОЛЬЗУЕТСЯ для работы в
системах автоматического контроля,
регулирования и управления
технологическими процессами в
теплоэнергетике, системах
газораспределения и газопотребления,
вентиляции, контроля газовых фильтров,
счетчиков и в других отраслях.
Рабочая среда – газ,
воздух, жидкости.
Исполнения:

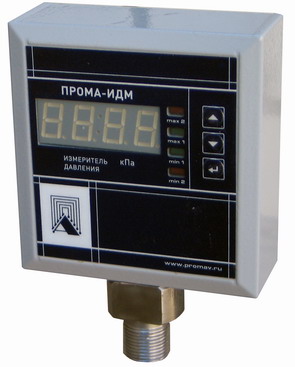

- резьбовое (Р) крепление по месту
М20х1,5; корпус – металл;

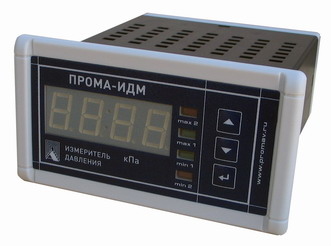

- щитовое (Щ) отверстие 48 х 96;
корпус пластик;

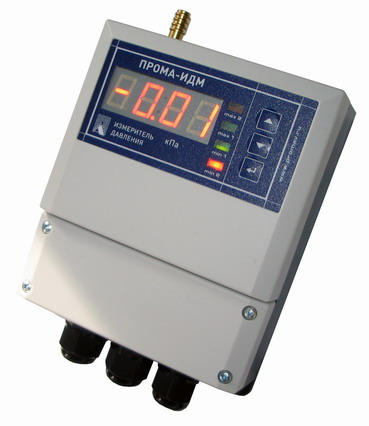

- настенное (Н); корпус пластик;
|
  |
| Настенное, Щитовое
и Резьбовое исполнение |
|
Преимущества новой версии : - четыре
откалиброванных диапазона;
- улучшены
метрологические параметры - класс
точности для датчиков давления до 0,5;
- улучшенная
температурная компенсация для выносных
датчиков;
- повышенная
помехозащищенность;
- переработан
дизайн всех датчиков, удобство монтажа;
- 2 или 4
релейных уставки;
- трубный
вариант исполнения, крепление
непосредственно на трубу или воздуховод;
- токовый
выход (4-20)мА и (20-4)мА, задается
через меню прибора;
- токовый
выход пропорционально текущему значению
или корню квадратному;
- гистерезис
срабатывания релейных выходов
- усреднение
показаний;
- устранены
недостатки меню по выбору уставок,
просмотр уставок в рабочем режиме;
- контроль
температуры окружающей среды. |
 |
|
Тип |
Модель |
Предел измерений
кПа |
Перегрузка кПа |
Рабочее давление
кПа |
Класс точности |
Рабочая среда |
|
Измеритель вакуумметрического
давления
ПРОМА-010-ИДМ(Р)-4х-ДВ
ПРОМА-010-ИДМ(Р)-ДВ |
ДВ-40 |
-10 |
-400 |
|
1 |
|
|
-16 |
-400 |
|
1 |
|
|
- 25 |
-400 |
|
0,5 |
|
|
- 40 |
-400 |
|
0,5 |
|
|
ДВ-100 |
- 25 |
-400 |
|
1 |
|
|
- 40 |
-400 |
|
1 |
|
|
- 60 |
-400 |
|
0,5 |
|
|
- 100 |
-400 |
|
0,5 |
|
|
Измеритель избыточного
давления
ПРОМА-010-ИДМ(Р)-4х-ДИ
ПРОМА-010-ИДМ(Р)-ДИ |
ДИ-40 |
+10 |
+400 |
|
1 |
|
|
+16 |
+400 |
|
1 |
|
|
+25 |
+400 |
|
0,5 |
|
|
+40 |
+400 |
|
0,5 |
|
|
ДИ-100 |
+25 |
+400 |
|
1 |
|
|
+40 |
+400 |
|
1 |
|
|
+60 |
+400 |
|
0,5 |
|
|
+100 |
+400 |
|
0,5 |
|
|
ДИ-160 |
+40 |
+400 |
|
1 |
|
|
+60 |
+400 |
|
1 |
|
|
+100 |
+400 |
|
0,5 |
|
|
+160 |
+400 |
|
0,5 |
|
|
ДИ-600 |
+160 |
+2500 |
|
1 |
|
|
+250 |
+2500 |
|
1 |
|
|
+400 |
+2500 |
|
0,5 |
|
|
+600 |
+2500 |
|
0,5 |
|
|
ДИ-4000 |
+1000 |
+12500 |
|
1 |
|
|
+1600 |
+12500 |
|
1 |
|
|
+2500 |
+12500 |
|
0,5 |
|
|
+4000 |
+12500 |
|
0,5 |
|
|
Измеритель разности
давлений
ПРОМА-010-ИДМ(Р)-4х-ДД
ПРОМА-010-ИДМ(Р)-ДД |
ДД-0,6 |
0,16 |
+20/-20 |
0 – 0,6/1,2 |
1 |
газ |
|
0,25 |
+20/-20 |
0 – 0,6/1,2 |
1 |
|
0,4 |
+20/-20 |
0 – 0,6/1,2 |
0,5 |
|
0,6 |
+20/-20 |
0 – 0,6/1,2 |
0,5 |
|
ДД-4 |
1 |
+20/-20 |
0 – 0,6/1,2 |
1 |
газ |
|
1,6 |
+20/-20 |
0 – 0,6/1,2 |
1 |
|
2,5 |
+20/-20 |
0 – 0,6/1,2 |
0,5 |
|
4 |
+20/-20 |
0 – 0,6/1,2 |
0,5 |
|
ДД-10 |
2,5 |
+70/-35 |
0 – 2,5 |
1 |
газ,жидкость |
|
4 |
+70/-35 |
0 – 2,5 |
1 |
|
6,3 |
+70/-35 |
0 – 2,5 |
0,5 |
|
10 |
+70/-35 |
0 – 2,5 |
0,5 |
|
ДД-40 |
10 |
+150/-70 |
0 – 2,5 |
1 |
газ,жидкость |
|
16 |
+150/-70 |
0 – 2,5 |
1 |
|
25 |
+150/-70 |
0 – 2,5 |
0,5 |
|
40 |
+150/-70 |
0 – 2,5 |
0,5 |
|
ДД-160 |
40 |
+400/-200 |
0 – 2,5 |
1 |
газ,жидкость |
|
63 |
+400/-200 |
0 – 2,5 |
1 |
|
100 |
+400/-200 |
0 – 2,5 |
0,5 |
|
160 |
+400/-200 |
0 – 2,5 |
0,5 |
|
ДД-630 |
160 |
+1400/-700 |
0 – 2,5 |
1 |
газ,жидкость |
|
250 |
+1400/-700 |
0 – 2,5 |
1 |
|
400 |
+1400/-700 |
0 – 2,5 |
0,5 |
|
630 |
+1400/-700 |
0 – 2,5 |
0,5 |
|
