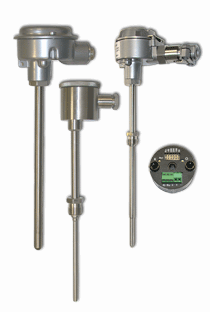

Термопреобразователи с
унифицированным выходным сигналом ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ
0104
 Назначение
ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104
- являютсяаналоговыми многопредельными термопреобразователями,которые
предназначены для измерения и непрерывного преобразования температуры жидких,
газообразных, сыпучих и твердых веществ в унифицированный сигнал постоянного
тока 4…20 мА.
Термопреобразователи ТСМУ 0104, ТСПУ
0104, ТХАУ 0104, ТХКУ 0104, предназначены для замены однопредельных
термопреобразователей с унифицированным выходным сигналом ТСМУ 205, ТСПУ 205,
ТХАУ 205, ТХКУ 205.
Конструктивные особенности
-
В состав термопреобразователя входит
первичный преобразователь (термозонд), (термопреобразователь сопротивления
или преобразователь термоэлектрический) и преобразователь измерительный ИП
0104.
-
Термопреобразователи имеют
возможность смены термозонда и выбора нижнего и верхнего пределов диапазона
преобразуемых температур с помощью переключателей
-
По устойчивости к электромагнитным
помехам термопреобразователи соответствуют группе исполнения IV, критерию
качества функционирования А (нормальное функционирование при воздействии
помех).
-
ТСПУ с клемной малогабаритной головкой
МГ может комплектоваться индикаторным устройством ИТЦ 420/М4, ИТЦ 420Ех/М4.
Номинальные статические характеристики (НСХ)
50М, 100М, 50П, 100П, Pt100, ХА(К), ХК(L)
Предел допускаемой основной приведенной
погрешности, % (в зависимости от диапазонов измерения и длины погружаемой части
термопреобразователей)
| № |
НСХ |
Допускаемая основная приведенная погрешности, % |
| 1. |
50М, 100М |
0,25; 0,5; 0,75; 1 |
| 2. |
50П, 100П, Pt100 |
0,15*; 0,25; 0,5; 0,75; 1 |
| 3. |
ХА(К) |
0,3*; 0,5; 0,75; 1; 1,5 |
| 4. |
ХК(L) |
0,5; 0,75; 1; 1,5 |
* - по отдельному заказу
Тип исполнений
- Общепромышленное
- Взрывозащищенное «искробезопасная электрическая цепь»
(ExiallCT6 Х)
- Взрывозащищенное «взрывонепроницаемая оболочка»
(lExdllCT6)
- Тропическое
- Повышенной надежности для эксплуатации на объектах
АЭС
Климатическое исполнение
- Группа исполнений С3: -10…+60 ºС (индекс заказа
t1060)
- Группа исполнений С2: -50…+70 ºС (индекс заказа
t5070)
- Вид климатического исполнения ТЗ: -10…+60 ºС (индекс
заказа t1060)
Степень защиты от пыли и влаги (в зависимости от типа
клемной головки)
Материал защитной арматуры контактирующей с измеряемой
средой
12Х18Н10Т, КТМС кабель, Luxal203
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
