Штуцер подвижныйШтуцер подвижный
Штуцер подвижный предназначен для
установки на месте эксплуатации, а
также для регулирования глубины
погружения термоэлектрических
преобразователей и
термопреобразователей сопротивления
в зоне измерения температуры.
Штуцер рассчитан на давление 0,25
МПа.
Масса: 135-240 г.
 |

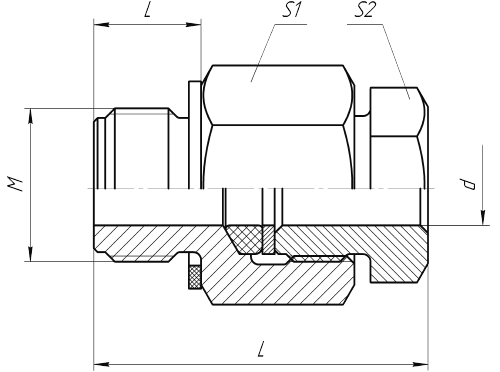

| Чертеж
подвижного штуцера |
|
| Исполнение |
L,
mm |
L,
mm |
M |
d,
mm |
S1 |
S2 |
| ШП M20x1,5.10,5 |
44 |
14 |
M20x1,5 |
10,5 |
S27 |
S22 |
| ШП M20x1,5.8,5 |
44 |
14 |
M20x1,5 |
8,5 |
S27 |
S22 |
| ШП M27x2.10,5 |
46 |
16 |
M27x2 |
10,5 |
S36 |
S22 |
| ШП M27x2.21,5 |
65 |
16 |
M27x2 |
21,5 |
S36 |
S26 |
|
