БобышкиНазначение
Бобышки приварные предназначены
для монтажа термопреобразователей,
защитных гильз, а также датчиков
уровня на месте эксплуатации. Сама
бобышка устанавливается на объекте с
применением сварки.
В бобышку можно установить:
- термопреобразователь модели
065, 075, 105, 064, 074, 084
непосредственно;
- защитную гильзу
ГЗ16.М20Х1,5, ГЗ25.М20Х1,5 с
последующей установкой в нее
термопреобразователя модели 035,
045, 055, 095;
- датчик уровня ДС.1, ДС.К,
ДС.П.
Бобышка поставляется в комплекте
с негорючей прокладкой из
алюминиевого сплава АД1, которая
обеспечивает герметизацию системы
при монтаже датчика.

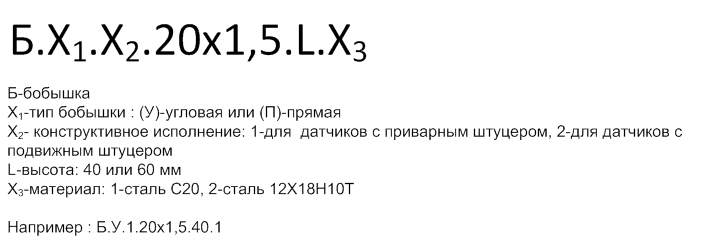

Модификации
Конструктивное исполнение и параметры
Конструктивное исполнение
бобышек для датчиков с приварным
штуцером, гильз и датчиков уровня
| Бобышка прямая |
Бобышка угловая |
М,
мм |
D, мм |
D1, мм |
d, мм |
L, мм |
 |
 |
М20х1,5 |
26 |
30 |
18 |
40 60 |

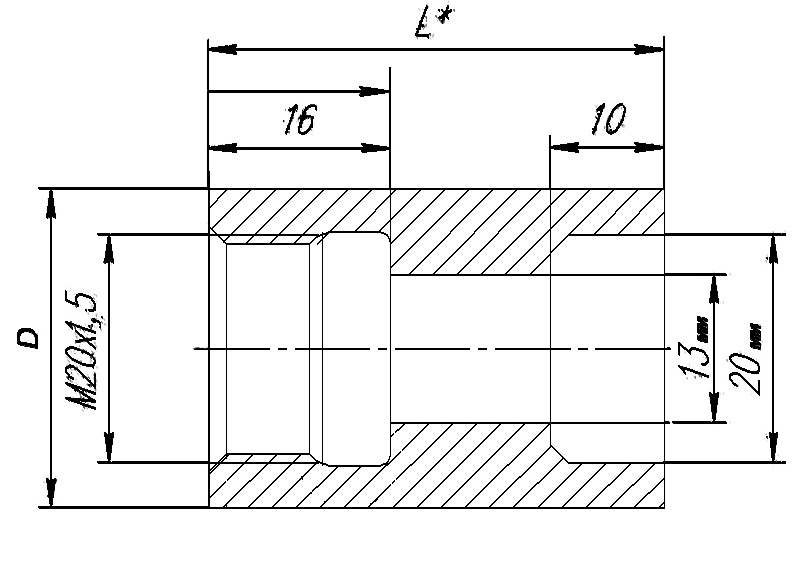

Конструктивное исполнение бобышек для датчиков с подвижным штуцером
| Бобышка прямая |
Бобышка угловая |
М,
мм |
D, мм |
D1, мм |
d, мм |
L, мм |
 |
нет |
М20х1,5 |
28 |
28 |
20 |
40 60 |
|
