Гильзы защитные для
термопреобразователейНазначение
Предназначены для установки
термопреобразователей на объектах,
обеспечивают их защиту от
воздействия давления рабочей среды.
Позволяют производить монтаж и
замену датчиков температуры без
нарушения герметизации системы.

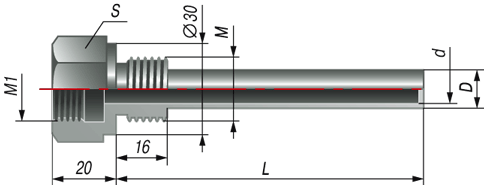

| Модель |
Ру,
МПа |
D,
мм |
d,
мм |
М,
мм |
М1,
мм |
S,
мм |
L,
мм |
| ГЗ16.1.1.L |
16 |
12 |
9 |
М20х1,5 |
М20х1,5 |
30 |
80, 100,
120, 160, 200, 250, 320,
400, 500, 630, 800,
1000, 1250, 1600, 2000 |
| ГЗ25.1.1.L |
25 |
16 |
12 |
| ГЗ25.2.1.L |
М27х2,0 |
М20х1,5 |
32 |
| ГЗ25.2.2.L |
М27х2,0 |
 |
| Гильзы защитные
для
термопреобразователей |
|
Условия применения преобразователей с защитной гильзой из материала
сталь 12Х18Н10Т
| Модель |
Условное давление Ру, МПа |
Погружаемая часть L, мм |
Максимальная скорость
потока, мм/с |
| пар |
вода |
| ГЗ25.1.1.L ГЗ25.2.X.L |
25 |
80, 100, 120, 160 |
40 |
0,4 |
| 200, 250, 320 |
25 |
2,5 |
| 400, 500, 630, 800, 1000 |
5 |
0,5 |
| 1250, 1600, 2000 |
2 |
0,2 |
Защитные гильзы
с дюймовой резьбой изготавливаются
по спец. заказу. |
