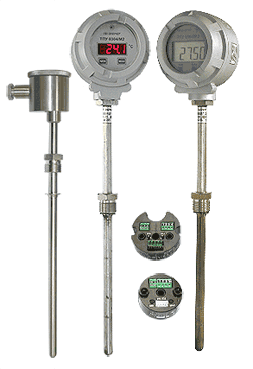

Термопреобразователи с
унифицированным выходным сигналом ТПУ 0304
 Назначение
ТПУ 0304 - являются микропроцессорным
многопредельным термопреобразователем, который предназначены для измерения и
непрерывного преобразования температуры жидких,газообразных, сыпучих и твердых
веществ в унифицированный сигнал постоянного тока 4…20 мА.
Конструктивные особенности
-
В состав термопреобразователя входит
первичный преобразователь (термозонд) (термопреобразователь сопротивления
или преобразователь термоэлектрический) и преобразователь измерительный
модификаций ИП 0304/М1 или ИП 0304/М2
-
ТПУ 0304/М1 – без гальванической
развязки между входными и выходными цепями,
-
ТПУ 0304/М2 – с гальванической
развязкой между входными и выходными цепями
-
Использование в составе изделия
микропроцессорного преобразователя ИП 0304 позволяет устанавливить через
интерфейс RS 232 любой диапазон измерения температуры в пределах диапазона
измерения соответствующего термозонда. Связь с компьютером и конфигурация
прибора осуществляется через модуль интерфейсный с гальванической развязкой
МИГР-01
-
Термопреобразователи ТПУ 0304/М2 имеют
несколько вариантов конструктивного исполнения без индикации текущих
значений измеряемых величин и с индикацией (жидкокристаллической или
светодиодной). ТПУ 0304/М1 выпускается без индикаторного модуля
-
По устойчивости к электромагнитным
помехам термопреобразователи соответствуют группе исполнения III, критерию
качества функционирования А (нормальное функционирование при воздействии
помех). ТПУ 0304А соответствуют группе исполнения IV, критерию качества
функционирования А
Основные метрологические характеристики
(для длин погружаемой части L ≥ 320мм и
без возможности перенастройки)
| Диапазон измерений, ºС |
Пределы допускаемой основной
приведенной погрешности, %
(класс точности) для индекса заказа |
НСХ |
| А |
Б |
| -50…+200 |
± 0,15 (0,15) |
± 0,15 (0,15) |
100М |
| -50…+600 |
± 0,1 (0,1) |
± 0,2 (0,2) |
100П |
| -50…+350 |
± 0,1 (0,1) |
± 0,2 (0,2) |
Pt100 |
| -50…+1100 |
± 0,15 (0,15) |
± 0,3 (0,3) |
ЖК(J) |
| -50…+600 |
± 0,2 (0,2) |
± 0,4 (0,4) |
ХК(L) |
| -50…+1300 |
± 0,15 (0,15) |
± 0,5 (0,5)
± 0,3 (0,3)* |
ХА(К) |
| 0…+1700 |
± 0,15 (0,15) |
± 0,4 (0,4) |
ПП(S) |
| +300…+1800 |
± 0,25 (0,25) |
± 0,5 (0,5) |
ПР(В) |
| 0…+2500 |
± 0,3 (0,3) |
± 0,6 (0,6) |
ВР(А-1) |
| 0…+1300 |
± 0,3 |
± 0,6 |
НН(N) |
* - по отдельному заказу
Остальные метрологические характеристики согласно см. в руководстве по
эксплуатации (таблица 2.2)
Тип исполнений
- Общепромышленное коррозионностойкое
- Взрывозащищенное «искробезопасная электрическая цепь»
(ExiallCT6 Х)
- Взрывозащищенное «взрывонепроницаемая оболочка»
(lExdllCT6)
- Тропическое
- Повышенной надежности для эксплуатации на объектах
АЭС
Климатическое исполнение
- Группа исполнений С3: -10…+60 ºС;
С3: -10…+70 ºС
- Группа исполнений С2: -50…+70 ºС
- Вид климатического исполнения ТЗ: -25…+80 ºС;
ТЗ: -25…+70 ºС
Степень защиты от пыли и влаги (в зависимости от типа
клеммной головки)
Материал защитной арматуры контактирующей с измеряемой
средой
12Х18Н10Т, КТМС кабель, Luxal 203
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
