Гильза защитная ГЗ
 Назначение
Гильза защитная ГЗ-015 предназначена для установки
термопреобразователей модификаций:
ТС, ТП, ТСМУ, ТСПУ, ТХАУ, ТХКУ на объектах и обеспечивает их защиту от:
- Воздействия давления рабочей среды;
- Механических и химических воздействий рабочей среды.
Используемые материалы
- С10 – сталь 12Х18Н10Т (08Х18Н10Т)
| Сталь |
Температура применения,ºС |
Температура окаливания,ºС |
Назначение |
Аустенитная
12Х18Н10Т, 08Х18Н10Т |
800 |
850 |
Трубы, детали печной арматуры,
теплообменники, муфели, реторты, патрубки и коллекторы выхлопных систем,
электроды искровых зажигательных свечей
Примечание: неустойчивы в серосодержащих средах, |
Технические характеристики
1. Условное давление
- Ру=25 МПа для ГЗ-015
- Ру=50 МПа для ГЗ-016
2. Условия применения преобразователей с защитной гильзой
из материала сталь 12Х18Н10Т.
Исполнение
гильзы |
Погружаемая часть,
L,мм |
Максимальная скорость потока |
| пар |
вода |
| ГЗ-015 |
80, 100, 120, 160 |
40 |
4,0 |
| 200, 250, 320 |
25 |
2,5 |
| 400, 500, 630, 800, 1000 |
5 |
0,5 |
| 1250, 1600, 2000 |
2 |
0,2 |
| ГЗ-016 |
120, 160 |
120 |
10 |
| 200, 250, 320, 400* |
100 |
7,5 |
* - по согласованию
3. Габаритные и присоединительные размеры гильз

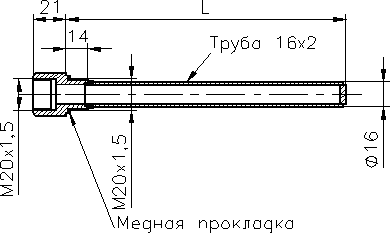

а) ГЗ-015

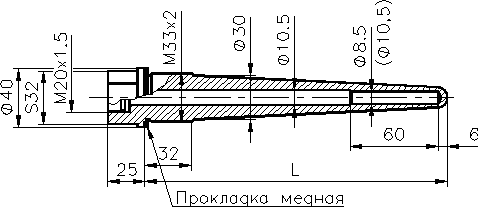

б) ГЗ-016
Форма заказа защитный гильз
| ГЗ-015 |
/ |
20х1,5 |
/ |
500мм |
| 1 |
|
2 |
|
3 |
- Исполнение гильзы (ГЗ-015, ГЗ-016)
- Монтажная резьба:
а) М20х1,5; М27х1,5 – для ГЗ-015
б) М33х2 – для ГЗ-016
в) конические и трубные резьбы (по согласованию)
- Погружаемая часть L, мм
|
