Термометры показывающие электроконтактные, термометры показывающие ТГП-100-М1, ТКП-100-М1, ТГП-100Эк-М1, ТКП-100Эк-М1

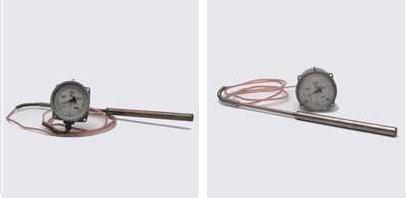

Термометры показывающие электроконтактные, термометры показывающие ТГП-100-М1, ТКП-100-М1, ТГП-100Эк-М1, ТКП-100Эк-М1Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.

Типы

      ТГП-100-М1 – термометр показывающий газовый
      ТКП-100-М1 – термометр показывающий конденсационный
      ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый
      ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный


Основные технические характеристики

1. Пределы измерений, °С:
    ТГП-100-М1, ТГП-100Эк-М1



    ТКП-100-М1, ТКП-100Эк-М1


–50…+50; –50…+100; –50…+150;
0…+150; 0…+200; 0…+300;
+100…+300; 0…+400

–25…+35; –25…+75; 0…+50; 0…+100;
0…+120; +100…+200; +200…+300

2. Длина соединительного капилляра, м:

1,6; 2,5; 4; 6; 10; 16; 25

3. Длина погружения термобаллона, мм:
    ТГП-100-М1, ТГП-100Эк-М1
    ТКП-100-М1, ТКП-100Эк-М1


160; 200; 250; 315; 400; 500
125; 160; 200; 250; 315; 400

4. Классы точности

1; 1,5

5. Напряжение внешних коммутируемых цепей:
    переменный ток, В
    постоянный ток, В


24; 40; 60; 110; 220; 240
24; 60; 110; 220

6. Разрывная мощность контактов сигнализиру-
    ющего устройства, В·А, не более


30

7. Температура окружающей среды, °С
    ТГП-100-М1, ТГП-100Эк-М1
    ТКП-100-М1, ТКП-100Эк-М1


–10…+60
–50…+60

8. Относительная влажность, %, не более

80

9. Давление измеряемой среды, кгс/см2

64 без защитной гильзы
250 с защитной гильзой

10. Габаритные размеры, мм:
     ТГП-100Эк-М1, ТКП-100Эк-М1
     ТГП-100-М1, ТКП-100-М1


106х106х150
106х106х75

11. Масса термометра без термосистемы,
     кг, не более


0,9

12. Изготавливаются по

ТУ 311-0225626.117-91

13. Код ОКП
     ТГП-100Эк-М1, ТКП-100Эк-М1
     ТГП-100-М1, ТКП-100-М1


42 1114
42 1113

Оформление заказа

      При заказе необходимо указать:



  1. Тип термометра
  2. Пределы измерения
  3. Класс точности
  4. Длину соединительного капилляра
  5. Длину погружения термобаллона
  6. Наличие защитной гильзы
  7. Обозначение ТУ



      Пример заказа:

      Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
      “Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250
      ТУ 311-0225626.117-91”
.

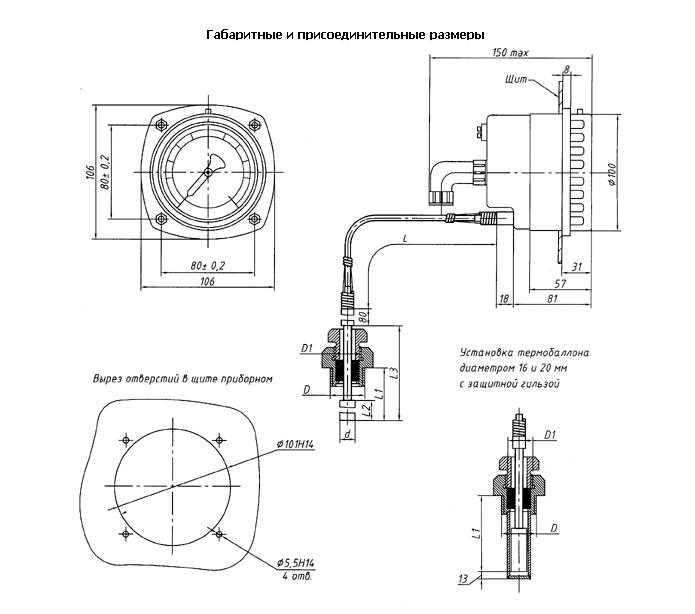

Габаритные и присоединительные размеры
