Кабели

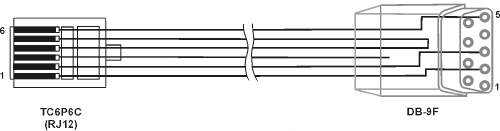

Кабель КС1 (Кабель прошивки) DB9F-RJ12 (КУВФ.685621.480.109)

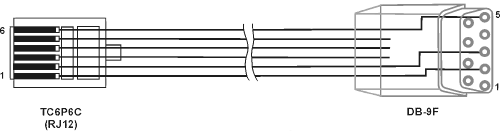

Кабель КС2 (Кабель ПЛК-Панель) DB9F-RJ12(КУВФ.685621.480.122)

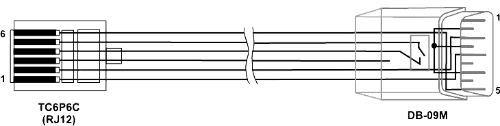

Кабель КС3 (Кабель ПЛК-Модем) DB9F-RJ12(КУВФ.685621.480.120)

Тип разъема 1	Тип разъема 2	Что с чем соединяет		Комментарий
RJ12	DB9М	ПЛК100, ПЛК150, ПЛК154	ИП320, иное устройство с RS-232 с разъемом DB9M	Аналогичен кабелю для программирования, но не содержит специальной перемычки, включающей режим работы по протоколу GateWay с СoDeSys

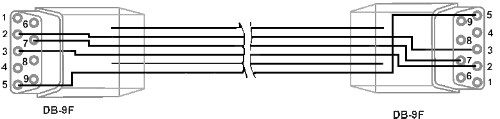

Кабель КС4 (Кабель ИП320) DB9F- DB9F(КУВФ.685621.480.131)

Тип разъема 1	Тип разъема 2	Что с чем соединяет		Комментарий
DB9F	DB9F	Для программирования ИП320, СП270 Для связи ИП320, СП270 (порт PLC)	Для программирования СОМ-порт ПК Для связи ПЛК100 (порт RS-232)

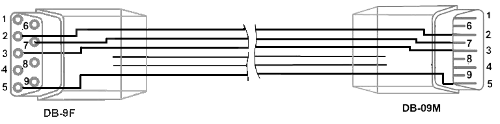

Кабель КС5 (Кабель удлинительный RS-232) DB9F- DB9F (КУВФ.685621.480.108)

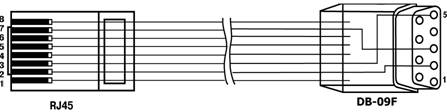

«Кабель КС6» (Кабель консоль ПЛК30х) RJ45 - DB9F (КУВФ.685621.480.139)

«Кабель КС6» (Кабель консоль ПЛК30х)
КУВФ.685621.480.139 (Кабель КС6)	RJ45 - DB9F	Подключение со стороны RJ45	Подключение со стороны DB9F
Предназначен для подключения ПЛК30х к ПК через консольные программы (HyperTerminal). Позволяет программировать ПЛК30х.		ПЛК304 ПЛК308	СОМ-порт ПК

«Кабель КС7» (ПК–Модем) DB9F - RJ45 (КУВФ.685621.480.149)

«Кабель КС7» (ПК–Модем)
КУВФ.685621.480.149 (Кабель КС7)	DB9F - RJ45	Подключение со стороны DB9F	Подключение со стороны RJ45
Кабель предназначен для подключения модема ПМ01 или ПЛК3хх к устройству с разъемом DB9M по интерфейсу RS-232.		СОМ-порт ПК, ПЛК100 (порт RS-232), иное устройство с RS-232 с разъемом DB9M	Модем ПМ01 (порт Х2). Для связи ПЛК3xx
