Рамка монтажная 96х48Монтажная рамка предназначена для
облегчения монтажа приборов в
корпусах Щ2, т.е. для приборов с
лицевой панелью 96х48 мм. Она
позволяет скрыть неровности
монтажного отверстия в щите
выполненного в не заводских
условиях, например "болгаркой",
газовым резаком и т.п.
 |
| Рамка скрывает
неровности
монтажного отверстия
размер которого с
учетом неровностей
не превышает 112х56
мм. |
|

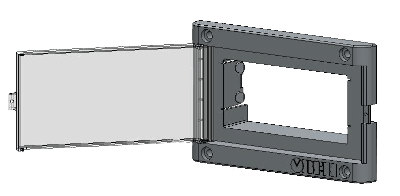

Конструкция рамки содержит
прозрачную дверцу, которая может
открываться на угол до 100 градусов
и фиксироваться в открытом
положении. Прозрачная дверца
осуществляет дополнительную защиту
приборов от внешних механических
воздействий, защищает лицевую панель
от попадания брызг, загрязнений,
значительно увеличивает срок службы
гибко-пленочной клавиатуры прибора.
В конструкции рамки имеются
встроенные крепежи для установки
прибора.
 |
| В рамке
предусмотрено
отверстие диаметром
2 мм, для
пломбировочной
проволоки или нити. Рамка вместе с
прибором крепится к
щиту с помощью
штатных щитовых
кронштейнов. Для
жестких условий
вибрации может быть
предусмотрено
крепление через щит
на винтах. |
|
|
