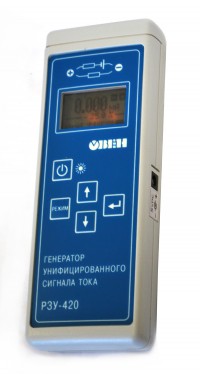

Генератор унифицированного сигнала тока РЗУ-420

Назначение

Генератор унифицированного сигнала тока РЗУ-420 предназначен для задания унифицированных сигналов тока 4..20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения.

Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.

Прибор выполнен в переносном исполнении корпуса и может работать как от пальчиковых батареек, так и от внешнего сетевого адаптера на 220 В.

Использование данного прибора позволяет существенно сократить время, затрачиваемое на многие рутинные операции при производстве пуско-наладочных работ автоматизированных систем управления.

Прибор обладает интуитивно понятным интерфейсом и имеет следующие возможности:

• Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
• Диапазон задания тока – 0…25 мА (по шкале с линейной зависимостью).
• РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
• Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
• Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.

• Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
• Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
• Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
• Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
• Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
• Имеется сертификат средства измерения.

Прибор РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Функциональность прибора, его эргономичность, а также простота работы с прибором и его невысокая стоимость делают РЗУ-420 незаменимым индивидуальным прибором каждого наладчика АСУ ТП.
