Диафрагмы ДКС, ДБС, ДФК

Назначение

Диафрагмы предназначены для создания перепада давления при измерении расхода жидкостей газов или пара по методу переменного перепада давления.

Диафрагмы камерные ДКС и бескамерные ДБС изготовляются по ГОСТ 8.563.1– 97, ГОСТ 8.563.2–97.

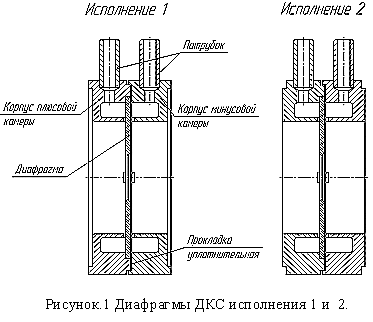

ДКС – камерная диафрагма (см. рис.1), устанавливаемая во фланцах трубопровода, на условное давление до 10 МПа, с условным проходом от 50 до 500 мм. Диафрагмы ДКС выпускаются в двух исполнениях и имеют одну пару отбора  давления. По требованию заказчика количество пар отбора давления  может быть увеличено до четырех.  Размеры диафрагмы ДКС по МИ 2638.

ДБС – диафрагма, устанавливаемая во фланцах на условный проход от 300 до 500 мм, и условное давление до 4 МПа.

Материал диафрагм сталь 12Х18Н10Т ГОСТ 5632, материал корпусов кольцевых камер сталь 20 ГОСТ 1050 или сталь 12Х18Н10Т ГОСТ 5632 (по требованию заказчика).

• Опросный лист «Номенклатура исходных данных для расчета диафрагмы», заполненный в соответствии с МИ 2638, ГОСТ 26969 или иным нормативно-техническим документом. Желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
• Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Заказчику,  не предоставившему схему прямых участков, диафрагма рассчитывается  по нормативно- допустимым параметрам согласно ГОСТ 8.563.1.

Комплект фланцев (КФ)

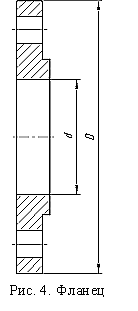

Для монтажа диафрагмы ДКС на измерительном трубопроводе применяется комплект фланцев (см. рис. 4). Фланцы изготовлены в соответствии с ГОСТ 12820. В комплект поставки входят фланцы, болты, гайки, уплотнительные прокладки.

Py, МПа Dy, мм d, мм D, мм Обозначение при заказе Py, МПа d, мм D, мм Обозначение при заказе до 0,6 50 59 140 КФ-0,6-50 от 0,6 до 2,5 59 160 КФ-2,5-50 65 78 160 КФ-0,6-65 78 180 КФ-2,5-65 80 91 185 КФ-0,6-80 91 195 КФ-2,5-80 100 110 205 КФ-0,6-100 110 230 КФ-2,5-100 125 135 235 КФ-0,6-125 135 270 КФ-2,5-125 150 161 260 КФ-0,6-150 161 300 КФ-2,5-150 200 222 315 КФ-0,6-200 222 360 КФ-2,5-200 250 273 370 КФ-0,6-250 273 425 КФ-2,5-250 300 325 435 КФ-0,6-300 325 485 КФ-2,5-300 350 377 485 КФ-0,6-350 377 550 КФ-2,5-350 400 426 535 КФ-0,6-400 426 610 КФ-2,5-400

Фланцевое соединение (ФС)

Применение диафрагмы ДКС в комплекте с фланцевым соединением позволяют минимизировать измерительную погрешность. В комплект фланцевого соединения входят фланцы с патрубками, болты, гайки, уплотнительные прокладки; по желанию Заказчика дополнительно поставляется монтажное кольцо (см. рис. 3), которое устанавливается вместо диафрагмы на период монтажа и продувки трубопровода. Фланцы выполняются по ГОСТ 12820, патрубки соответствуют требованиям ГОСТ 8.563.1, предъявляемым к измерительному трубопроводу.

Py, МПа Dy, мм D, мм L, мм Обозначение при заказе до 0,6 50 140 340 ФС-0,6-50 65 160 400 ФС-0,6-65 80 185 460 ФС-0,6-80 100 205 540 ФС-0,6-100 125 235 640 ФС-0,6-125 150 260 740 ФС-0,6-150 200 315 940 ФС-0,6-200 250 370 1140 ФС-0,6-250 300 435 1360 ФС-0,6-300 350 485 1560 ФС-0,6-350 400 535 1760 ФС-0,6-400 от 0,6 до 2,5 50 160 340 ФС-2,5-50 65 180 400 ФС-2,5-65 80 195 460 ФС-2,5-80 100 230 540 ФС-2,5-100 125 270 640 ФС-2,5-125 150 300 740 ФС-2,5-150 200 360 940 ФС-2,5-200 250 425 1140 ФС-2,5-250 300 485 1360 ФС-2,5-300 350 550 1560 ФС-2,5-350 400 610 1760 ФС-2,5-400

Диафрагмы ДФК

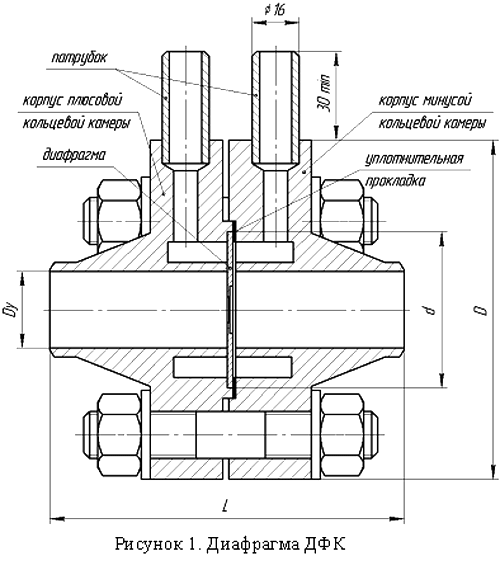

Диафрагма ДФК (см. рис. 1) (диафрагма фланцевая, камерная) используется в трубопроводах с условным проходом менее 50 мм (см. табл.) и условным давлением 10 МПа. Диск диафрагмы изготавливается в соответствии с РД 50-411-83, конструкция плюсовой и минусовой камер сочетает угловой (камерный) способ отбора давления и фланцевое соединение по ГОСТ 8.563.1.

Возможные варианты диска диафрагмы ДФК  по РД 50-411:

• с коническим входом;
• износоустойчивые;
• стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм.

Материал диска диафрагмы сталь 12Х18Н10Т  ГОСТ 5632, материал корпуса камер сталь 20 ГОСТ  1050  или  сталь 12Х18Н10Т.

Оформление заказа

Для оформления заказа по изготовлению диафрагмы необходимо выслать:

• Опросный лист «Номенклатура исходных данных для расчета диафрагмы» заполненный в соответствии с МИ 2638, ГОСТ 26969 или иным нормативно-техническим документом. Желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
• Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Заказчику, не предоставившему схему прямых участков, диафрагма рассчитывается по нормативно-допустимым параметрам согласно ГОСТ 8.563.1.
