Блоки клапанные трехвентильные БКН3-11

Назначение

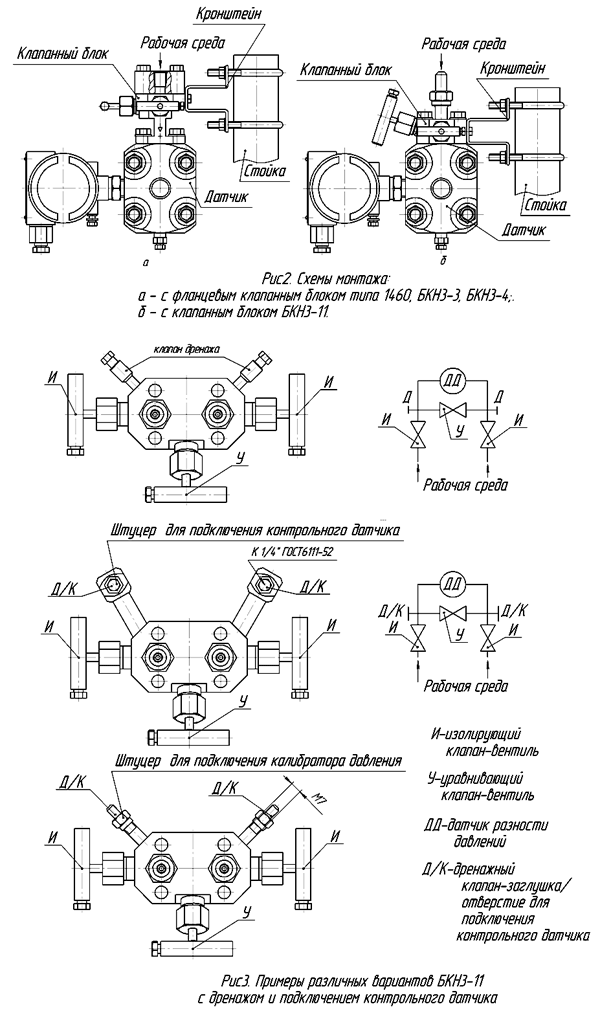

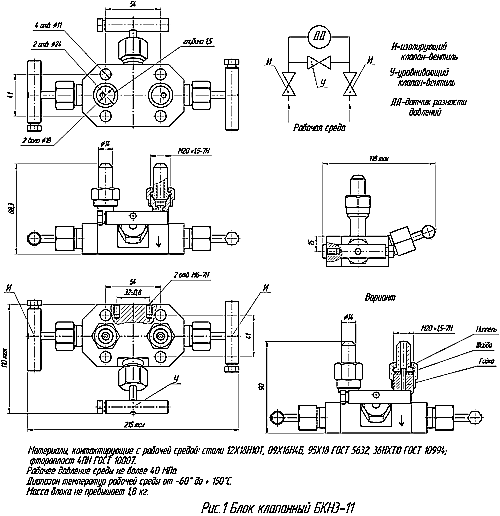

 Клапанные блоки «классической» конструкции (1460, БКН3-3, БКН3-4) обеспечивают подсоединение датчиков разности давлений к измерительным линиям через специальные переходные элементы – стандартные овальные фланцы  с различными конфигурациями стыковочных мест. Разнообразие таких конфигураций, как показывает опыт, невелико, и для потребителей, определившихся со способом подсоединения, предлагается новая серия трехвентильных клапанных блоков - БКН3-11. К впускной стороне блока БКН3-11 привариваются штуцеры  с желаемым потребителем типом герметизирующего узла (рис. 1). Такое техническое решение позволяет избавиться от специальных выступов на корпусе блока для крепления датчика,  сократить габариты, массу блока,  и при этом сохранить возможность снимать датчик без разборки стальной части измерительной системы (рис. 2). В конструкции предусматривается, используемые в БКН3-3, БКН3-4, штуцеры дренажа и контроля (рис. 3).

Выбор в пользу новой конструкции блока:

• дает суммарную экономию  при покупке комплекта монтажных частей к датчику - до 30%.

• позволяет упростить монтаж и повысить  надежность работы всей сборки (благодаря уменьшению количества стыковочных поверхностей).
