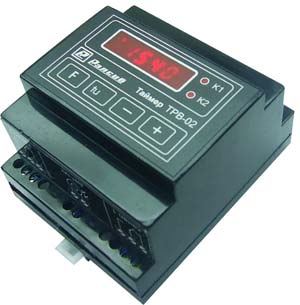

Таймер реального времени ТРВ-02

Таймер реального времени ТРВ-02Таймер реального времени ТРВ-02 является программируемым автоматическим устройством, предназначенным для ежесуточного замыкания/размыкания до 2-х внешних цепей в соответствии с заданными уставками по времени и уровню освещенности с индикацией реального времени.

Отличительные особенности таймера

  • Таймер сохраняет заданные параметры и ход времени при отключении питания, имеет расширенный диапазон по температуре и экслпуатации.

  • Таймер реального времени ТРВ-02 используется не только для управления внутренним и наружным освещением, но также может применяться как формирователь периодической последовательности импульсов или устройства задержки при управлении технологическими процессами.

  • Таймер ТРВ-02 удобен и в настройках, и в эксплуатации.

  • Таймер имеет возможность управления реле в зависимости от уровня освещенности. Порог срабатывания программируется в пределах от 1 до 50 относительных единиц.

Технические характеристики таймера

Напряжение питания

(220±22) В (50±1) Гц

Количество каналов для подключения
внешних цепей управления

2

Режим работы таймера

циклический

Период цикла

24 ч

Время установления рабочего
режима

не более 3 сек

Пределы допускаемого отклонения
часов реального времени

не более ±2 мин в месяц в

Диапазон коррекции суточного ухода
часов

пределах ±20 сек

Количество уставок на 1 канал
(независимых для каждого канала)

2

Диапазон задания уставок таймера

от 1 мин до 23 ч 59 мин с
дискрет. отсчета 1 мин

Макс. ток нагрузки, коммутируемый
реле, при активной и индуктивной
нагрузке

5 А при напряжении

250 В и cos ц > 0,4

Продолжительность работы таймера
от литиевой батареи

не менее 500 суток

Потребляемая мощность таймера

не более 4 ВА

Средняя наработка на отказ

не менее 10000 ч

Средний срок службы

5 лет

Габаритные размеры корпуса Д-1

72 х 88 х 54 мм

Степень защиты корпуса

IР20

Масса

не более 0,25 кг

Климатическое исполнение

УХЛ 4.2 по ГОСТ15150-69

Условия эксплуатации:

температура окружающего воздуха

относительная влажность

атмосферное давление



-40…+50°С
(30-80)%
(84,0-106,7) кПа

Алгоритмы работы таймера

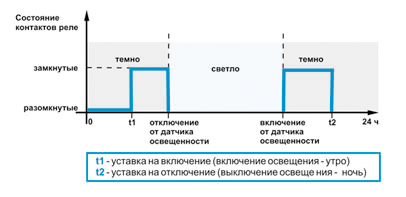

1. Работа таймера (состояние одного из реле) с датчиком освещенности, использование нормально разомкнутых контактов реле

работа таймера с датчиком освещенности

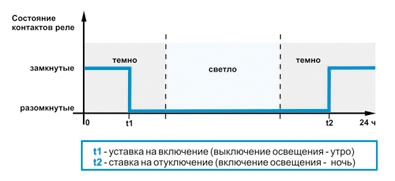

2. Работа таймера (состояние одного из реле) при отключении датчика освещенности, использование нормально-замкнутых контактов реле

работа таймера при отключении датчика освещенности

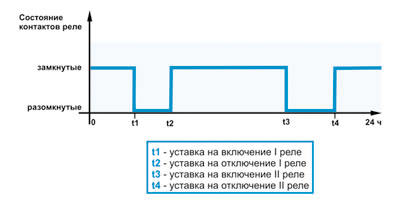

3. Работа таймера c последовательным соединением двух выходных реле (без датчика освещенности), использование нормально-замкнутых контактов реле

работа таймера с последовательным соединением двух выходных реле

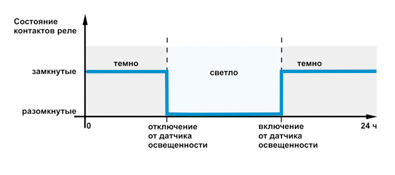

4. Работа таймера (состояние, например 1 реле) с датчиком освещенности в режиме фотореле (t1 = t2 = 0), использование нормально-замкнутых контактов реле

работа таймера с датчиком освещенности в режиме фотореле
