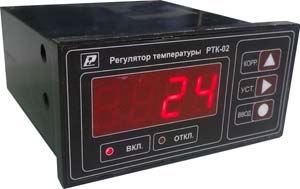

Регуляторы температуры
РТК-02
 Регуляторы
температуры РТК-02
предназначены для
контроля температуры
рабочей среды и
формирования сигнала
управления
исполнительным
нагревательным или
охладительным
устройством объекта
эксплуатации.
Терморегуляторы
применяются для контроля
и управления
технологическими
процессами холодильных
установок,
энерготехнологических
котлов, масляных
радиаторов,
водонагревателей и
других систем охлаждения
или подогрева рабочей
среды.
Технические характеристики
|
Наименование |
Значение |
|
Номинальное
напряжение
питания |
220 В 50 Гц |
|
Допустимые
отклонения
напряжения
питания от
номинального
значения |
+10 %…-15 % |
|
Потребляемая
мощность, не
более |
4,5 ВА |
|
Тип выходного
устройства |
электромагнитное
реле или
симисторная
оптопара
|
|
Ток срабатывания
защиты по входу
датчика тока
|
от 0 до 99,5 мА
с пределами
отклонений ± 3 %
|
|
Время реакции
|
не более 1 мс
|
|
Максимальный ток
нагрузки
терморегулятора,
коммутируемый
выходным
устройством |
-
электромагнитным
реле, при
активной и
индуктивной
нагрузке (cos ≥
0,6) - не более
5,0 А при
напряжении
питания 250 В;
- симисторной
оптопарой - не
более 50 мА при
300 В (постоянно
открытый
симистор) или 1
А (симистор
включен с
частотой не
более 50 Гц и
tимп = 5 мс). |
|
Средняя
наработка на
отказ
|
не менее 6000 ч.
|
|
Средний срок
службы
|
5 лет |
|
Масса
терморегулятора,
не более |
0,4 кг |

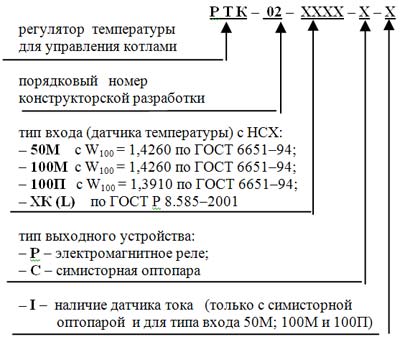

Условное обозначение регулятора температуры РТК-02:
Пример записи при заказе:Регулятор температуры РТК-02-50М-С-I ТУ 4211-006-42187449-2002.
«Регулятор
температуры РТК-02,
предназначенный для
эксплуатации - с
датчиком температуры НСХ
50М с W100=1,4260,
симисторной оптопарой и
датчиком тока». |
