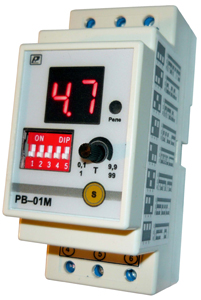

Реле времени РВ-01М «Темп»

Диапазон напряжения питания

- РВ-01М.220 - от 150 до 240 В переменного тока частотой (50±1) Гц;

- РВ-01М.24 - от 9 до 30 В постоянного тока

Пределы допускаемой погрешности отсчёта выдержки времени

не более ±0,2 %

Температурный дрейф

не более ±0,01%/°С

Количество задаваемых выдержек времени

1

Номинальный ток, коммутируемый реле времени, при активной и индуктивной нагрузке:

- 7А при напряжении переменного тока 220В;

- 10А при напряжении постоянного тока 24В

Минимальный ток нагрузки

10мА при напряжении 5В

Потребляемая мощность

не более 4ВА

Средняя наработка на отказ

не менее 50000 ч

Средний срок службы

5 лет

Габаритные размеры

не более 40х95х65 мм

Масса

не более 0,25 кг

Программируемый диапазон задания выдержки времени:

- от 0,1 до 9,9 с

с шагом 0,1 с

- от 1 до 99 с

с шагом 1 с

- от 1 до 99 мин

с шагом 1 мин

- от 1 до 99 ч

с шагом 1 ч

Диаграмма работы

Описание функций

Задержка на включение при постоянно поданном напряжении питания.

При замыкании управляющего контакта, выходное реле остается выключенным и начинается отсчёт выдержки времени на включение, по окончании которого выходное реле активируется.
После размыкания управляющего контакта и его повторного замыкания рабочий режим реализуется снова


Задержка на выключение при постоянно поданном напряжении питания.

При замыкании управляющего контакта, выходное реле активируется, а в момент размыкания управляющего контакта начинается отсчёт выдержки времени на выключение.
После замыкания управляющего контакта и его повторного размыкания рабочий режим реализуется снова.

Симметричная задержка на включение и выключение.

При замыкании управляющего контакта начинается отсчёт выдержки времени на включение, по окончании которого выходное реле активируется.
При размыкании управляющего контакта начинается отсчёт выдержки времени на выключение, по окончании которого выходное реле отключается.
Если управляющий контакт разомкнуть до истечения выдержки на включение, то произойдет сброс отсчёта выдержки времени и выходное реле останется отключенным.
Если управляющий контакт замкнуть до истечения выдержки на выключение, то произойдет сброс отсчёта выдержки времени и выходное реле останется активированным.

Старт-Стоп.

Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта.
Повторное замыкание управляющего контакта прерывает отсчёт выдержки времени, если происходит до истечения установленной выдержки.

Старт-Пауза.

Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта.
Повторное замыкание управляющего контакта останавливает (запоминает) отсчёт выдержки времени, если происходит до истечения установленной выдержки.
Последующее замыкание управляющего контакта продолжает отсчёт выдержки времени.


Генератор симметричных импульсов, начиная с паузы, при постоянно поданном напряжении питания.

При замыкании управляющего контакта, выходное реле начинает переключать свои контакты с равными интервалами времени.
Цикл начинается с выключенного состояния выходного реле.

Формирователь импульсов.

При замыкании управляющего контакта, выходное реле активируется, и начинается отсчёт выдержки времени на выключение.
Отсчёт выдержки времени происходит независимо от состояния управляющего контакта.
Замыкание управляющего контакта после выключения выходного реле инициирует новый цикл работы.

Формирователь импульсов.

При замыкании управляющего контакта, выходное реле активируется, и начинается отсчёт выдержки времени на выключение.
Размыкание управляющего контакта до истечения установленной выдержки прерывает отсчёт и отключает выходное реле.
