Терморегуляторы Ратар-02
(Ратар-02.п/п,
Ратар-02.ТС,
Ратар-02.ТП)
Ратар-02
- микропроцессорный терморегулятор с ярким
светодиодным
индикатором.
По типу входа
терморегуляторы Ратар-02
подразделяются на:
•
Ратар-02.п/п -
датчик на основе
полупроводникового
чувствительного элемента
ТС1047, в различных
конструктивных
исполнениях (см. разделы
Термометры сопротивления
с кабельным выводом,
Термометры сопротивления
с клеммной головкой);
• Ратар-02.ТС
-
терморегулятор работает
с термопреобразователями
50М, 100П, Pt100;
• Ратар-02.ТП
-
терморегулятор работает
с термопреобразователями
ХК(L), ХА(К).
По типу
выхода терморегуляторы
Ратар-02
подразделяются на
имеющие в качестве
выходного устройства:
• Электромагнитное
реле (Р);
• Оптотранзистор (Т);
• Оптосимистор (С).

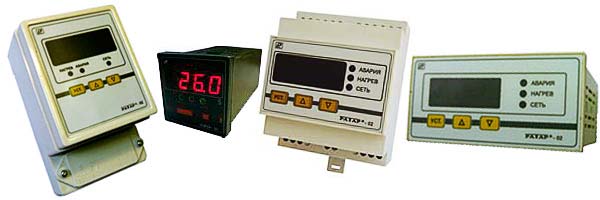

Терморегуляторы
выпускаются в различных
корпусах:
• Щитовом 96х48мм
(Щ1);
• Щитовом 48х48мм
(Щ3);
• Настенном (Н2);
• На DIN-рейку (Д1).
Терморегуляторы
Ратар-02.п/п и
Ратар-02.ТС
имеют дополнительный
вход для подключения
датчика уровня, что
позволяет использовать
их для управления
работой
водонагревателей,
электрокотлов и т.д.
Отличительные особенности терморегуляторов Ратар-02
• Яркий светодиодный
индикатор;
• интуитивно-понятное
программирование;
• высокая точность;
• возможность
смещения "нуля" и
наклона характеристики
без нарушения юстировки
(только для ТС и ТП);
• 5 типов логики
выходного устройства.
Технические характеристики терморегуляторов Ратар-02
|
Характеристики |
Ратар-02.п/п |
Ратар-02.ТП
|
Ратар-02.ТС
|
|
Диапазон
измерения и
регулирования
температуры
|
-40...+125°С |
-50...+750°С
(XK(L))
-50...+1300°С
(XA(K))
|
-50...+200°С
(50M)
-200...+650°С
(100П, Pt100)
|
|
Точность
измерения
|
±2°C |
±(2+0,003T)°C
(±0,5%) |
±0,15% |
|
Разрешающая
способность
(дискретность)
|
0,1°C |
1,0°C |
1,0:
-200...-100°C
0,1:
-99,9...+650°C
|
|
Гистерезис |
0..30°C |
0...400°С
(XK(L))
0...750°С
(XA(K)) |
0...+125°С
(50M)
0...+400°С
(100П, Pt100)
|
|
Напряжение
питания
|
198...242 B
|
198...242 B |
150...250 B |
|
Номинальный
ток нагрузки
|
э/м реле: 5,0 А
при cos φ ≥ 0,6
для нормально
замкнутых
контактов
7,0 А при cos
φ ≥ 0,6 для
нормально
разомкнутых
контактов
оптосисистор
: 200 мА
оптотранзистор:
50 мА при
напряжении 5,5
... 6,5 В
|
|
Наличие
дополнительного
входа для
подключения
датчика уровня
(термопереключателя
и т.д.)
|
+
сопротивление
"сухого" датчика
уровня > 300 кОМ,
сопротивление
"влажного"
датчика уровня ≤
100 кОМ |
- |
+
сопротивление
"сухого" датчика
уровня > 300 кОМ,
сопротивление
"влажного"
датчика уровня ≤
100 кОМ |
|
Тип корпуса:
Д1- 72 x 88 x 54
мм
Н2- 82 x 128
x 63,5 мм
Щ1- 96 x 48 x
112 мм
Щ3- 48 x 48 x
112 мм
|
+
+
+
+
|
+ +
-* -*
+ +
+ +
Примечание:
* - в стадии
разработки
|
|
Программируемая
логика работы
выходного
устройства |
1 - нагреватель,
2 - холодильник,
3 -
сигнализатор
нахождения в
заданных
границах,
4 -
сигнализатор
выхода за
заданные
границы,
5 - режим
индикации
температуры
|
|
Задание
смещения нуля и
наклона без
нарушения
юстировки |
- |
+ |
+ |
|
Задание
задержки
включения-
выключения
выходного
устройства |
+
|
У регуляторов
Ратар-02.ТП и
Ратар-02.ТС типы НСХ
входов переключаются
программно. |
