Термопреобразователи
сопротивления
ТСМ/ТСП-0196-04, ТСМ/ТСП-0196-04Б,
ТСП-0196-09, ТСП-0196-09Б
Изменяемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие материал
защитной арматуры.
НСХ ПО ГОСТ 6651
50П или 100П (W100=1.391), 1Pt100 (W100=1.385) для ТСП, 50М или 100М для ТСМ.
Конструктивные особенности
ТСП/ТСМ-0196-04 и ТСП-0196-09:
Без головки, с кабельным выводом l = 2500 мм, с разъёмом 2PTT
(розетка 2РТТ16КПН2Г3В условно не показана).

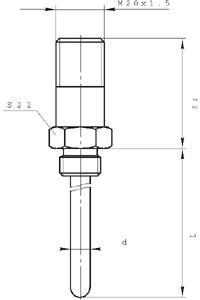

Защитная арматура Ж 6 мм - со штуцером приваренным М16х1.5.
ТСП/ТСМ-0196-04Б и ТСП-0196-09Б:
как ТСП/ТСМ-0196-04, но защитная арматура Ж 8 мм, штуцер М20х1.5 приварен.
Для ТСП-0196-09 и ТСП-0196-09Б в качестве чувствительного элемента используются
платиновые напылённые чувствительные элементы 1Pt100 фирмы “JUMO” (Германия)
типа PCA1.2010.1S
с W100=R100/R0=1.385.
| Тип и исполнение датчиков
|
Класс допуска по ГОСТ 6651
|
Диапазоны измеряемых температур, 0С
|
НСХ по ГОСТ 6651 |
Схема соеди-
нений по ГОСТ 6651 |
Длина монтажной части L, мм
|
Материал защитной арматуры
|
| ТСП-0196-04 |
А или В |
-50...+260 |
50П, 100П |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
| ТСП-0196-04Б |
А или В |
-50...+260 |
50П, 100П |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
| ТСП-0196-09 |
В (W100=
1.385) |
-50...+260 |
1Pt100 |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
| ТСП-0196-09Б |
В (W100=
1.385) |
-50...+260 |
1Pt100 |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
ТСМ-0196-04
ТСМ-0196-04Б |
В |
-50...+150 |
50М, 100М |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
ТСМ-0196-04
ТСМ-0196-04Б |
С |
-50...+1800 |
50М, 100М |
2 |
120, 160, 180, 200, 250 |
12Х18Н10Т или 08Х13* |
|
