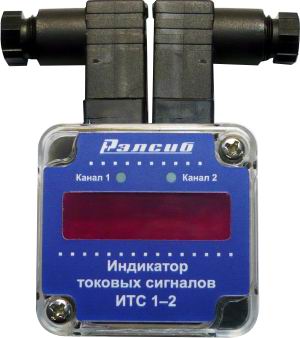

Индикатор токовых
сигналов ИТС 1-1 и ИТС 1-2
Индикаторы
токовых сигналов ИТС 1-1
и ИТС 1-2
предназначены для
преобразования сигналов
- 0 …5 мА; 0 …20 мА; 4
…20 мА и 0 …1,0 В в
цифровой сигнал и
отображения его в
необходимых единицах
физической величины на
цифровом индикаторе
прибора.
В отличие от
изготавливаемого
компанией индикатора ИТС
4-20, новый прибор имеет
в 1,5 раза меньшие
габариты, яркий
светодиодный индикатор,
диапазон работы от минус
20°С, разъемы DIN43650,
позволяющие производить
подключение к прибору
без разгерметизации
корпуса.
Основное же отличие
состоит в том, что новый
прибор работает с любым
унифицированным сигналом
из ряда: 0 …5 мА; 0 …20
мА; 4 …20 мА и 0 …1,0 В.
Прибор выпускается в
2-х вариантах
исполнения:
• ИТС 1-1 -
одноканальный;
• ИТС 1-2 -
двухканальный.
Отличительные особенности:
- Герметичный корпус;
- Светодиодный
индикатор;
- Масштабирование;
- Работа с любым
унифицированным
сигналом.
Применение прибора
ИТС-1 незаменим на
производстве для
индикации сигналов с
датчиков, в том числе, в
условиях плохой
освещенности,
загрязненности,
повышенной влажности.
Просто «разорвите» линию
связи с датчиком в
удобном для Вас месте и
установите прибор.
Технические характеристики
|
Наименование |
Значение |
|
Диапазон
напряжений
питания прибора |
от 7,5 до
36,0 В. |
|
Количество
гальванически
развязанных
каналов:
- ИТС 1-1
- ИТС 1-2 |
1
2 |
|
Время
установления
рабочего режима,
исчисляемое с
момента
включения
прибора |
не более
0,3 сек
|
|
Входные
сигналы |
0…5мА;
0…20мА; 4…20мА;
0…1,0В |
|
Время АЦ-преобразования
|
не более
0,3 сек |
|
Погрешность
преобразования
сигнала |
не
более0,25% |
|
Диапазон
индикации
(масштабирование) |
от 999
до 9999 ед. |
|
Разрешающая
способность для
диапазона
индицируемых
значений:
- от
-99,9 до
999,9
- от
-999 до
9999 |
0,1
1,0 |
|
Цифровая
фильтрация
измеряемых
параметров -
раздельная для
каждого канала:
- глубина
фильтра
- полоса фильтра
|
1…10
0…9999 сек
|
|
Габаритные
размеры корпуса
прибора |
50х50х25 мм |
Иникатор токовых
сигналов ИТС-1
обеспечивает
переключение индикации с
канала на канал с
периодом 3 сек или
индикацию выбранного
канала. |
