Многоканальный
измеритель температуры (цифровой
термометр) ИТ6-6
Ин дикатор
температуры цифровой
шестиканальный
ИТ 6-6
предназначен для
измерения температуры
твёрдых, газообразных,
жидких и сыпучих сред и
металлических
поверхностей и т. д.
Прибор применяется в
пищевой промышленности,
сельском и коммунальном
хозяйствах, в
машиностроении, на
железнодорожном
транспорте и других
отраслях промышленности.
Прибор имеет пять
модификаций,
отличающихся типом
подключаемых датчиков
температуры и диапазоном
измеряемой температуры в
соответствии с таблицей
1.
Измерение температуры
может одновременно
производиться в шести
точках измерения объекта
эксплуатации.
Таблица 1.
|
Условное
обозначение
прибора
|
Тип
входного
датчика
температуры |
Диапазон
измеряемой
температуры, 0°С |
Дискретность
отсчёта,
0С |
|
ИТ 6-6-50М
|
НСХ 50М
W100 = 1,4260 |
-30 ... +160 |
0,2 |
|
ИТ 6-6-100П
|
НСХ 100П
W100 = 1,3910 |
-200 ... +200 |
1,0 |
|
ИТ 6-6-Pt100 |
НСХ Pt100
W100 = 1,3850 |
-200 ... +200 |
1,0 |
|
ИТ 6-6-ХК(L)
|
НСХ ХК(L) |
-50 ... +750 |
1,0 |
|
ИТ 6-6-ХА(К)
|
НСХ ХА(К) |
-30 ... +1200 |
1,0 |
Технические характеристики
|
Число каналов
измерений |
6 |
|
Тип входа |
50М, 100П,
Pt100, ХК(L),
ХА(К) |
|
Погрешность
измерений |
0,5 % |
|
Потребляемая
мощность |
не более 4,5 ВА |
|
Средняя
наработка на
отказ |
не менее 6000 ч. |
|
Питание |
220 В, 50 Гц |
|
Время
установления
рабочего режима |
не более 3 сек. |
|
Средний срок
службы |
3 года |
|
Габаритные
размеры корпуса
Щ-1* |
96х48х100 мм |
|
Степень защиты
корпуса
со
стороны передней
панели |
IP 20
IP 54 |
|
Масса |
не более 0,40 кг |
|
Климатическое
исполнение |
УХЛ 4.2 по ГОСТ
15150-69 |
|
Условия
эксплуатации:
температура
окружающего
воздуха
относительная
влажность
атмосферное
давление |
+5...+55 оС
до
95 %
(84,0-106,7)
кПа |

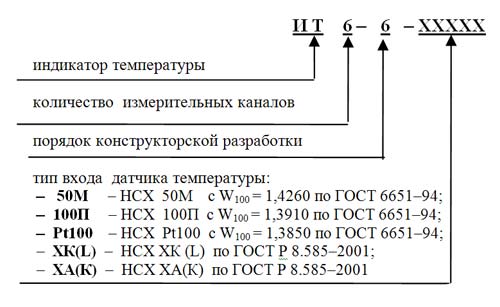

Условное обозначение индикатора температуры цифрового шестиканального:
Пример записи термометра при заказе:
Индикатор температуры ИТ
6-6-100П
«Индикатор
температуры цифрового
шестиканального ИТ 6-6,
предназначенного для
работы с датчиками
температуры с НСХ 100П и
W100 =
1,3910» |
