Термопреобразователи
сопротивления
ТСМ/ТСП-0196, ТСМ/ТСП-0196Б, ТСП-0196-05,
ТСП-0196-05Б
ТСМ/ТСП-0196-01, ТСМ/ТСП-0196-01Б, ТСП-0196-06, ТСП-0196-06Б
ТСМ/ТСП-0196-02, ТСМ/ТСП-0196-02Б, ТСМ/ТСП-0196-03, ТСМ/ТСП-0196-03Б
Измеряемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие
материал защитной арматуры.
НСХ ПО ГОСТ 6651
50П или 100П (W100=1.391), 1Pt100 (W100=1.385) для ТСП, 50М или 100М для ТСМ.
Конструктивные особенности

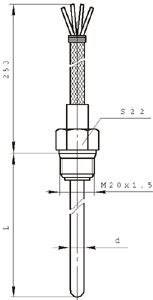

ТСП/ТСМ-0196 и ТСП-0196-05:
Без головки, с кабельным выводом l = 2500 мм.
Защитная арматура Ж 6 мм - со штуцером приваренным М20х1.5.
ТСП/ТСМ-0196Б и ТСП-0196-05Б:
то же, что ТСП/ТСМ-0196, но защитная арматура Ж 8 мм.
Для ТСП-0196-05 и ТСП-0196-05Б в качестве чувствительного элемента используются
платиновые напылённые чувствительные элементы 1Pt100 фирмы “JUMO” (Германия)
типа PCA1.2010.1S
с W100=R100/R0=1.385.

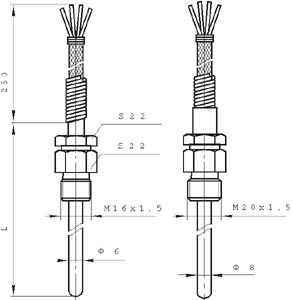

ТСП/ТСМ-0196-01 и ТСП-0196-06:
Без головки, с кабельным выводом l = 2500 мм.
Защитная арматура Ж 6 мм - со штуце-ром передвижным М16х1.5
ТСП/ТСМ-0196Б и ТСП-0196-05Б:
как ТСП/ТСМ-0196-01, но защитная арматура Ж 8 мм,
штуцер передвижной М20х1.5.
Для ТСП-0196-06 и ТСП-0196-06Б
в качестве чувствительного элемента использу-ются платиновые напылённые
чувствительные элементы 1Pt100 фирмы “JUMO” (Германия) типа PCA1.2010.1S
с W100=R100/R0=1.385.

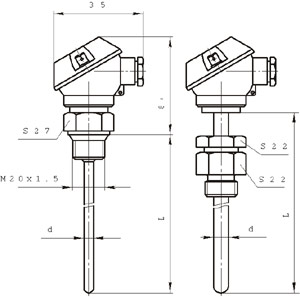

ТСП/ТСМ-0196-02 :
Материал головки - алюминиевый сплав.
Защитная арматура
Ж6 мм - со штуцером приваренным М20х1.5. ТСП/ТСМ-0196-02Б :
как ТСП/ТСМ-0196-02,но защитная арматура
Ж8мм. ТСП/ТСМ-0196-03:
как ТСП/ТСМ-0196-02, но штуцер передвижной М16х1.5.
ТСП/ТСМ-0196-03Б:
как ТСП/ТСМ-0196-02,но защитная арматура
Ж8мм, штуцер передвижной М20х1.5.
Тип и исполнение датчиков
|
Класс допуска по ГОСТ 6651
|
Диапазоны измеряемых температур, 0С
|
НСХ по ГОСТ 6651 |
Схема соеди-
нений по ГОСТ 6651 |
Длина монтажной части L, мм
|
Материал защитной арматуры
|
ТСП-0196 |
А или В |
-50...+260 |
50П, 100П |
4 |
80,100,120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСП-0196Б |
А или В |
-50...+260 |
50П, 100П |
4 |
80,100,120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСП-0196-05 |
В (W100=
1.385) |
-50...+260 |
1Pt100 |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
ТСП-0196-05Б |
В (W100=
1.385) |
-50...+260 |
1Pt100 |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
ТСМ-0196 ТСМ-0196Б |
В |
-50...+150 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
ТСМ-0196 ТСМ-0196Б |
С |
-50...+180 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
ТСП-0196-01 |
А или В |
-50...+260 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13 |
ТСП-0196-01Б |
А или В |
-50...+500 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13 |
ТСП-0196-06 |
В (W
100=1.385) |
-50...+260 |
1Pt100 |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13 |
ТСП-0196-06Б |
В (W
100=1.385) |
-50...+260 |
1Pt100 |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13 |
ТСМ-0196-01 ТСМ-0196-01Б |
В |
-50...+150 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13 |
ТСМ-0196-01 ТСМ-0196-01Б |
С |
-50...+180 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13 |
ТСП-0196-02 |
А или В |
-50...+500 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСП-0196-02Б |
А или В |
-50...+500 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСП-0196-03 |
А или В |
-50...+500 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСП-0196-03Б |
А или В |
-50...+500 |
50П, 100П |
4 |
80, 100, 120, 160, 200, 250 320**, 500** (только
для В)** |
12Х18Н10Т или 08Х13* |
ТСМ-0196-02
ТСМ-0196-02Б
ТСМ-0196-03
ТСМ-0196-03Б |
В |
-50...+150 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
ТСМ-0196-02
ТСМ-0196-02Б
ТСМ-0196-03
ТСМ-0196-03Б |
С |
-50...+180 |
50М, 100М |
4 |
80, 100, 120, 160, 200, 250, 320, 500
|
12Х18Н10Т или 08Х13* |
|
