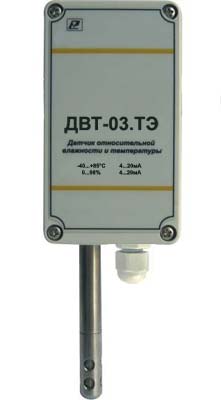

Экономичные датчики
относительной влажности
и температуры ДВТ-03.ТЭ
 Датчики
ДВТ-03.ТЭ
выпускаются в трёх
конструктивных
исполнениях:
- настенное,
- канальное,
- уличное.
Диапазоны
по температуре:
-40...+100°С
по влажности:
0...100%
Погрешность
по температуре: ±1,5°С
по влажности: ±3,0%
Выходы
- 2 токовых
4...20 мА
Датчик
ДВТ-03.ТЭ
является экономичным
аналогом
ДВТ-03.Т.
Датчик не имеет
индикатора, а по
точности соответствует
ДВТ-03.Т
исполнения 2.
Датчик имеет
встроенную систему
защиты от конденсации
влаги на чувствительном
элементе (ЧЭВТ). При
относительной влажности
выше 95% автоматически
включается нагрев ЧЭВТ
датчика примерно на 5°С
выше температуры
окружающей среды. При
этом значение
относительной влажности
вблизи ЧЭВТ уменьшается
и предотвращается
конденсация влаги.
Датчик
ДВТ-03.ТЭ может
применяться для контроля
температуры и влажности
в хранилищах, складах,
музеях, инкубаторах, в
производственных цехах.
Конкурентные преимущества:
- взаимозаменяемый
чувствительный элемент;
- низкая стоимость
при высоких технических
параметрах;
- низкая
инерционность;
- улучшенная временная
стабильность;
- встроенная защита от
агрессивных веществ и
кратковременной
конденсации влаги;
- различные
конструктивные
исполнения.
Технические характеристики датчиков влажности и температуры:
|
Диапазон
напряжения
питания |
10...36 В |
|
Количество
унифицированных
токовых выходов
4-20 мА |
2 |
|
Рабочий
диапазон
измерения и
преобразования
сигнала по
температуре: |
-40°С...+100°С
|
|
Рабочий
диапазон
измерения и
преобразования
сигнала по
относительной
влажности: |
0%...100%
отн.,
без
конденсации
влаги |
|
Рабочий
диапазон
эксплуатации
электронного
блока |
-40...+50°С
|
|
Постоянная
времени
измерения
относительной
влажности и
температуры, при
скорости потока
воздуха не менее
1 м/с |
не более 60
с (без защитного
фильтра) |
|
Средняя
наработка на
отказ |
не менее 20
000 ч. |
|
Потребляемая
мощность |
не более 2
ВА |
|
Конструктивные
исполнения |
настенное,
канальное и
уличное |
|
Средний срок
службы |
3 года |
|
Масса
датчика |
более 0,24
кг |
Аксессуары к датчикам:
К датчикам влажности
предлагаются различные
аксессуары и
наборы солей для
юстировки.
Условия эксплуатации
После транспортирования
и (или) хранения в
условиях отрицательных
температур датчик в
транспортной таре
необходимо выдержать в
нормальных условиях не
менее 6 часов.
ВНИМАНИЕ! Не допускается
воздействие на ЧЭВТ
агрессивных газов,
конденсации влаги. Всё
это может привести к
безвозвратному ухудшению
параметров сенсора и
датчика в целом.
Длительное нахождение
датчика при высокой
относительной влажности
может привести к дрейфу
его характеристик и
ухудшению точности
измерений.
Юстировка и калибровка
Юстировка датчика
максимально упрощена для
потребителя и
выполняется в любых двух
точках заданной
относительной влажности.
Рекомендуемые условия применения и эксплуатации датчика влажности и температуры
ДВТ-03.ТЭ:
1 - рекомендуемая зона
применения (диапазон
измерения относительной
влажности и
температуры);
2 - зона применения в
течение не более 50 ч.
(максимально-допустимые
условия эксплуатации)

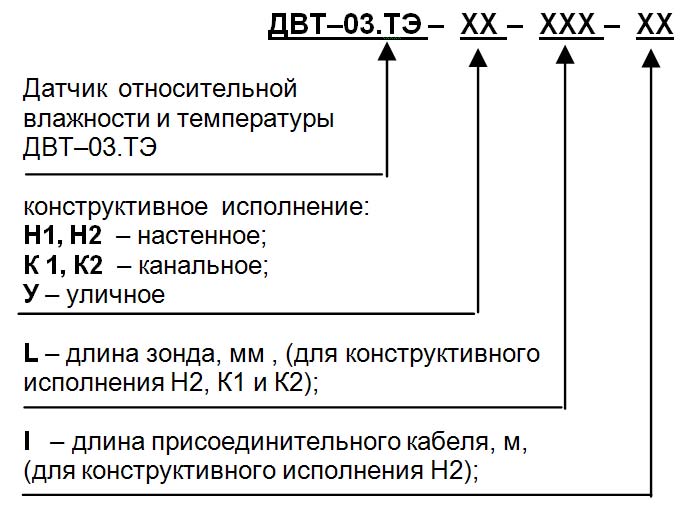

Условное обозначение датчика влажности и температуры ДВТ-03.ТЭ:
Пример записи
датчика при заказе:
«Датчик относительной
влажности и температуры
ДВТ-03.TЭ настенного
исполнения Н2, с длиной
зонда 40 мм и длиной
кабеля 1,0 м -
Датчик ДВТ-03.TЭ-Н2-40-1,0» |
