Датчики относительной влажности и температуры ДВТ-03.RS

Датчик относительной влажности и температуры ДВТ-03.RS - второй из новой серии ДВТ-03, основными достоинствами которой является высокая точность (±2,0%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный диапазон измерения температуры (до 100°С).

Модификация ДВТ-03.RS.Р имеет выходное исполнительное релейно-симисторное устройство для регулирования температуры и влажности без дополнительного регулятора. Используемый в данной модификации релейно-симисторный силовой блок позволяет значительно повысить надёжность прибора за счёт уменьшения электромагнитных помех и увеличения количества коммутационных циклов реле.

Датчик работает в сети RS485 по протоколу Modbus. Поставляется совместно с программой-конфигуратором ПАС-ДВТ, позволяющей не только сканировать сеть, задавать адрес прибора, производить его юстировку, но также регистрировать данные измерений с представлением информации в виде таблицы и графика. Имеет функцию архивирования. Программа - конфигуратор ПАС-ДВТ постоянно совершенствуется и распространяется бесплатно.

Для настройки подключения ДВТ-03.RS в сеть RS485 с выводом информации на панели индикации, Вы можете воспользоваться разработанным нашими специалистами пакетом демонстрационных проектов, в который вошли проекты для MasterScada системы, а также для панелей индикации производства ПО «Овен» и DELTA Electronics.

Датчик ДВТ-03.RS может применяться для контроля температуры и относительной влажности в хранилищах, складах, музеях, инкубаторах, в производственных цехах, а также применяться в системах автоматизации, построенных на интерфейсе RS485 Modbus.

Конкурентные преимущества:

- стандартный цифровой протокол связи RS 485 Modbus,

- взаимозаменяемый чувствительный элемент,

- встроенная защита от конденсации влаги,

- расширенный диапазон измерения температуры и влажности,

- улучшенная временная стабильность,

- программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика,

- количество датчиков в сети - до 247,

- различные конструктивные исполнения,

- возможность изменения уставок с компьютера (для ДВТ-03.RS.P),

- низкая цена.

Технические параметры ДВТ-03.RS

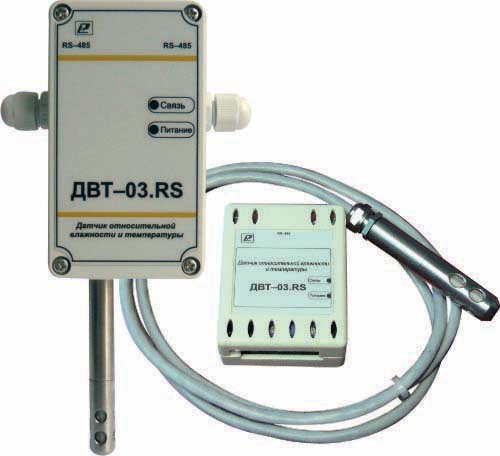

Конструктивные исполнения:

- во влагозащищенном корпусе H5.1: настенное, канальное и уличное,
- в корпусе на DIN-рейку с выносным датчиком (только ДВТ-03.RS).

Диапазон измерения:

- по температуре: -40…+100°С

- по влажности: 0…100%

Погрешность измерения:

- по температуре: ±1,0°С

- по влажности: от ±2,0%

Дополнительные опции:

Р - двухпозиционное регулирование с двумя релейными выходами (по температуре и по влажности).

Встроенный микронагреватель обеспечивает защиту чувствительного элемента датчика от конденсации влаги.

Программа-конфигуратор ПАС-ДВТ обеспечивает:

- задание сетевого адреса: 1…247,

- задание скорости обмена: от 1200 до 115200 бит/с.,

- задание параметров цифрового фильтра,

- задание периода опроса датчиков в сети от 1 сек.,

- контроль целостности датчика и сети,

- юстировку каждого датчика в сети по двум точкам,

- регистрацию параметров в виде таблицы и графика.

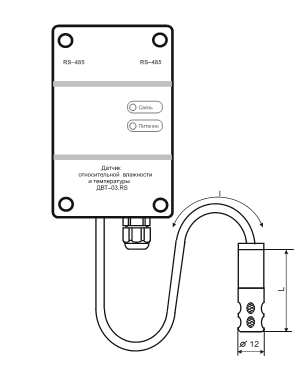

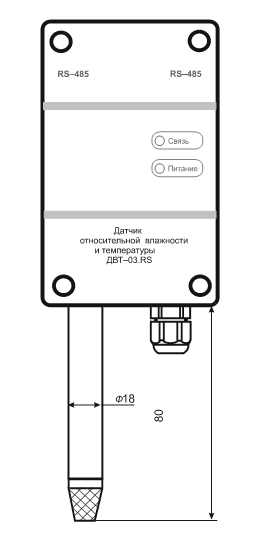

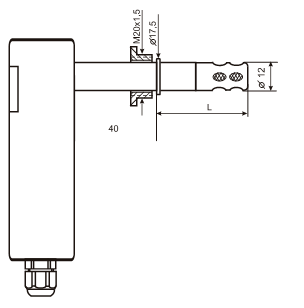

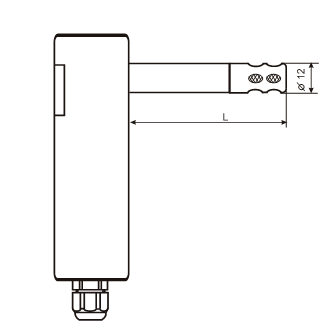

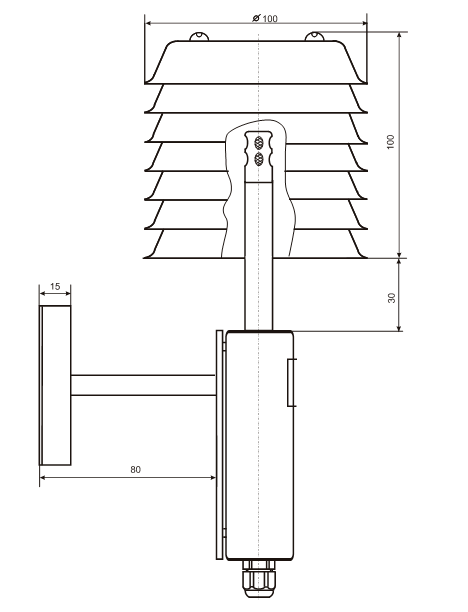

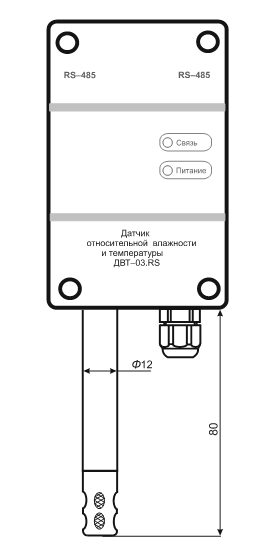

Конструктивные исполнения и условные обозначения датчиков относительной влажности и температуры ДВТ-03.RS и ДВТ-03.RS.Р:

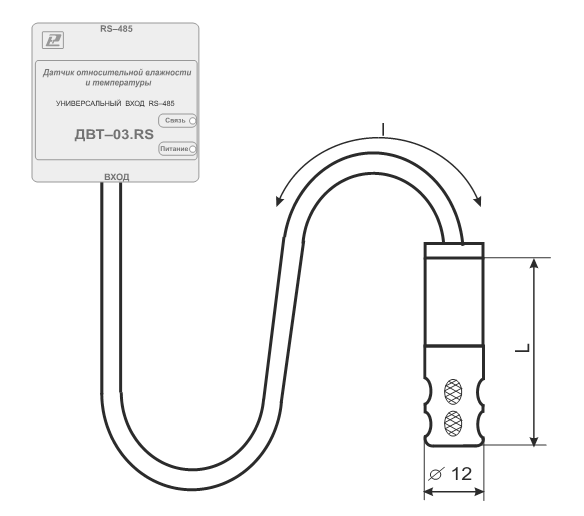

Конструктивное исполнение и условное обозначение датчика относительной влажности и температуры ДВТ-03.RS-Д:

Технические характеристики датчика относительной влажности и температуры ДВТ-03.RS

Аксессуары к датчикам:

К датчикам влажности предлагаются различные аксессуары и наборы солей для юстировки.

Условия эксплуатации

Техническая эксплуатация (использование) прибора должно осуществляться в соответствии с руководством по эксплуатации.

После транспортирования и (или) хранения в условиях отрицательных температур прибор в транспортной таре необходимо выдержать в нормальных условиях не менее 6 часов.

ВНИМАНИЕ! Не допускается воздействие на ЧЭВТ агрессивных газов, конденсации влаги. Всё это может привести к безвозвратному ухудшению параметров сенсора и датчика в целом.

Длительное нахождение прибора при высокой относительной влажности может привести к дрейфу его характеристик и ухудшению точности измерений.

Юстировка и калибровка

Юстировка датчика максимально упрощена для потребителя и выполняется в любых двух точках заданной относительной влажности.

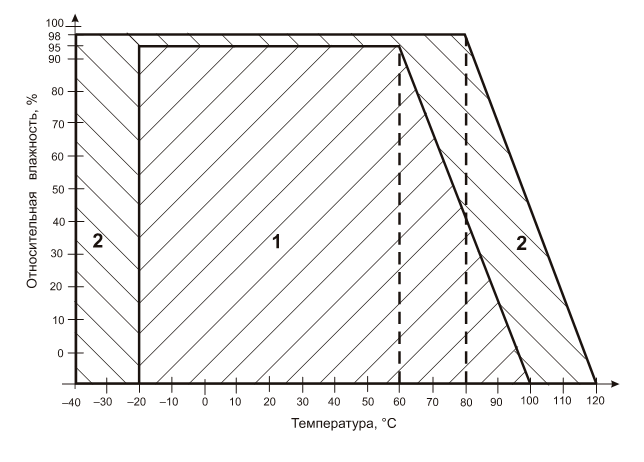

Рекомендуемые условия применения и эксплуатации датчика относительной влажности и температуры ДВТ-03.RS:

1 - рекомендуемая зона применения (диапазон измерения относительной влажности и температуры);
2 - зона применения в течение не более 50 ч. (максимально-допустимые условия эксплуатации)

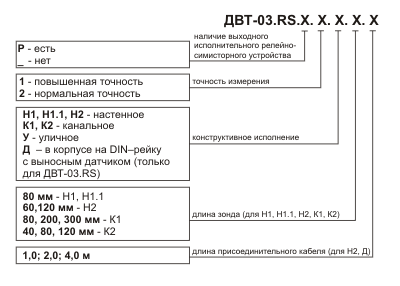

Условное обозначение датчика относительной влажности и температуры ДВТ-03.RS:
