Термопреобразователи
сопротивления
ТСМ/ТСП-1293
ТСМ/ТСП-1293-01
Измеряемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие
материал защитной арматуры.
НСХ ПО ГОСТ 6651
50П или 100П (W100=1.391) для ТСП, 50М или 100М для ТСМ.
Конструктивные особенности

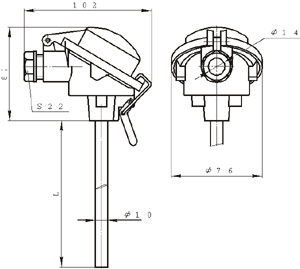

Конструкция разборная со сменной термометрической вставкой. Защитная арматура Ж
10 мм - без штуцера, материал головки - алюминиевый сплав
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N3 по ГОСТ 12997.
Степень защиты от воздействия пыли и воды:
IP55 по ГОСТ 14254.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
С4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
| Тип и исполнение датчиков
|
Класс допуска по ГОСТ 6651
|
Диапазоны измеряемых температур, 0С
|
НСХ по ГОСТ 6651 |
Схема соеди-
нений по ГОСТ 6651 |
Длина монтажной части L, мм
|
Материал защитной арматуры
|
| ТСП-1293 |
А |
-200...+500 |
50П, 100П |
3, 4 |
320, 500, 800, 1000 |
12Х18Н10Т |
| ТСМ-1293 |
В |
-50...+150 |
50М, 100М |
3, 4 |
320, 500, 800, 1000 |
12Х18Н10Т |
| ТСМ-1293 |
С |
-50...+180 |
50М, 100М |
3, 4 |
320, 500, 800, 1000 |
12Х18Н10Т |
| ТСП-1293-01 |
В |
-200...+500 |
50П, 100П |
3,4 |
200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСП-1293-01 |
В |
-50...+150 |
50М, 100М |
3,4 |
120, 160, 200, 250,320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСП-1293-01 |
С |
-50...+180 |
50М, 100М |
3,4 |
120, 160, 200, 250,320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
|
