Блоки силовые тиристорные БСТ

Блоки силовые тиристорные типа БСТ предназначены для бесконтактного регулирования тока нагрузки в автоматизированных системах измерения, регулирования и управления технологическими процессами.
Блок предназначен для замены пускателей в том случае, когда требуется продолжительный срок службы и значительное количество коммутационных циклов.
Блок может быть использован с любым регулятором температуры, в котором метод управления мощностью электронагревателя определяется регулятором температуры.
Блоки БСТ могут работать:

• по методу управления средней мощностью электронагревателей (или методу равномерного по времени распределения рабочих сетевых периодов).
• по методу широтно-импульсной модуляции (ШИМ).


В методе широтно-импульсной модуляции нагрузка включается на долю периода ШИМ, который задается пользователем или управляющим прибором, например терморегулятором с ПИД-законом регулирования.

Тиристорный блок состоит из:

• силовых тиристоров;
• схемы управления. Схема управления построена на базе оптосимистора, который имеет:

• оптическую развязку цепи управления от силовой цепи;
• детектор прохождения напряжения через ноль.

Выходные тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому силовой блок создает минимальные помехи в сети.
Управляющий сигнал напряжением 5…30 В постоянного тока не более 20 мА.

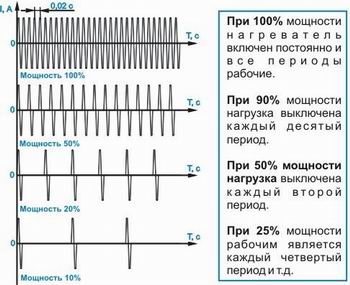

Диаграмма зависимости силы тока от времени для метода распределения сетевых периодов

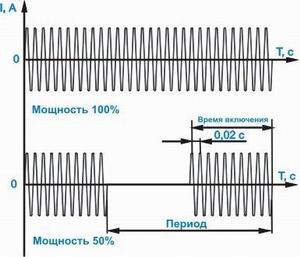

Диаграмма зависимости тока от времени для широтно-импульсного модулирования

Технические характеристики
