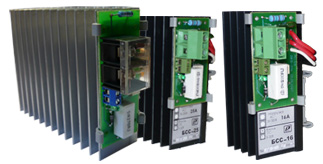

Блоки силовые
симисторные БСС
 Предназначены для
бесконтактного
регулирования тока
нагрузки в
автоматизированных
системах регулирования и
управления
технологическими
процессами в закрытых
отапливаемых или
охлаждаемых и
вентилируемых
производственных
помещениях. Блоки
силовые симисторные
предназначен для замены
пускателей в том случае,
когда требуется
продолжительный срок
службы и значительное
количество
коммутационных циклов.
Блоки силовые
симисторные могут быть
использованы с
регуляторами
температуры, имеющими
логический выход.
Блок
силовой симисторный
состоит из:
• силового симистора;
• схемы управления.
Схема
управления имеет:
• гальваническую
развязку от входной
цепи;
• функцию включения или
отключения
коммутируемого
напряжения при "переходе
через ноль", в
результате чего
создаются минимальные
помехи в сети.
В блоках силовых
симисторных БСС возможно
использование блока для
управления нагрузкой по
методу
широтно-импульсной
модуляции (ШИМ). В
методе
широтно-импульсной
модуляции нагрузка
включается на время
длительности
положительного периода
ШИМ, который задается
пользователем.
Технические характеристики блоков силовых симисторных БСС
|
Технические
характеристики |
БСС-16 |
БСС-25 |
БСС-40 |
|
Диапазон
коммутируемого
напряжения
переменного тока |
от 30 до 300 В
|
|
Входное
напряжение
|
от 5 до 30 В |
|
Максимальный
входной ток |
20 мА |
|
Время
срабатывания
|
не более 10 мс
|
|
Максимальный
коммутируемый
ток при
температуре
основания плюс
25°С |
16,0 А |
25,0 А |
40,0 А |
|
Максимальный
кратковременный
ток в течение 2
... 5 мин |
18,0 А |
30,0 А |
45,0 А |
|
Ударный
неповторяющийся
ток в открытом
состоянии |
симистор
ВТА16-600ВW |
симистор
ВТА24-600ВW
|
симистор
ВТА41-600ВW |
|
Сопротивление
изоляции между
входом и выходом
|
106
Ом при
напряжении 500 В
|
|
Максимальный
диаметр провода
при подключении
к входным клемма
|
2,0 мм |
|
Максимальный
диаметр провода
при подключении
к выходным
колодкам |
3,0 мм |
|
