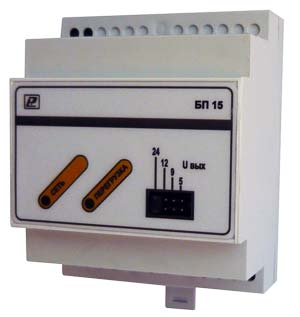

Импульсные блоки
питания БП-15 и БП-30 с регулируемым
выходным напряжением
Блоки питания
БП15 и
БП30
предназначены для
питания
стабилизированным
напряжением 5, 9, 12 и
24 В постоянного тока
(различных
радиоэлектронных
устройств (релейной
автоматики,
контроллеров, датчиков и
т.п.)
 Блоки питания
БП15 и
БП30
выпускаются с
регулируемым выходным
напряжением (с помощью
джампера). Блоки питания
БП15-1
и БП30-1
с фиксированным выходным
напряжением.
Блоки питания БП15 и
БП30 выпускаются в
корпусе, с креплением на
DIN-рейку.
Технические характеристики
|
Количество
каналов |
1 |
|
Входное
напряжение:
-
переменного
тока;
- постоянного
тока |
от 90 до 265 В;
от 110 до 370
В |
|
Частота входного
переменного
напряжения |
50 Гц |
|
Выходное
напряжение |
5, 9, 12, 24 В |
|
Максимальный
выходной ток с
защитой от
перегрузки, Imax |
БП15(БП15-1) -
0,6 А
БП30(БП30-1) -
1,3 А |
|
Порог индикации
перегрузки по
току |
БП15(БП15-1) -
0,7 А
БП30(БП30-1) -
1,4 А |
|
Нестабильность
выходного
напряжения при
изменении тока
нагрузки от
0,1Imax до Imax
|
± 0,5% |
|
Амплитуда
пульсаций
выходного
напряжения |
100 мВ |
|
Потребляемый ток
на холостом ходу |
15 мА |
|
Коэффициент
температурной
нестабильности
выходного
напряжения в
рабочем
диапазоне
температур |
±0,01%/°С |
|
Диапазон рабочих
температур |
от
- 40
до +
50 °С |
|
Электрическая
прочность
изоляции
(действующее
значение):
-
вход-выход |
3,0 кВ |
|
Степень защиты
корпуса |
IP20 |
|
Средний срок
службы |
5 лет |
|
Габаритные
размеры, мм |
72х90х52 |
|
Масса, не более |
0,30 кг |
|
