Электронные регуляторы температуры ЭЦРТ
Предлагаем Вашему вниманию электронные цифровые
регуляторы температуры (ЭЦРТ) предназначенные для автоматического регулирования
температуры в составе различных теплоустановок.
ЭЦРТ применяются совместно с датчиками и исполнительными устройствами (типа
контакторов или магнитных пускателей), образуя замкнутую динамическую систему
автоматического регулирования.
Главная особенность регулятора - это использование цифровых датчиков температуры
фирмы DALLAS SEMICONDUCTORS (США), которые не требуют
калибровки, могут подключаться к обычной двухпроводной линии длиной до 30 м и
обеспечивают точность измерения температуры до 0,5 оС. Значение
температуры в виде двоичного кода передается по двухпроводному последовательному
интерфейсу в контроллер.

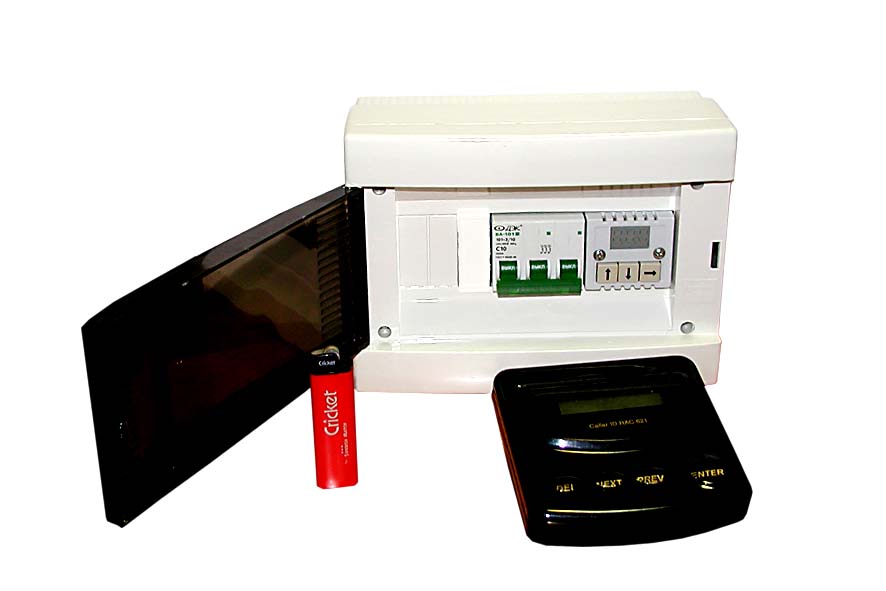

Для котельных установок , а также для теплоустановок типа "теплый пол", ЭЦРТ
состоит из двух датчиков температуры и электрического шкафа с полупрозрачной
крышкой, включающего в себя цифровой блок управления (контроллер),
электромагнитный контактор или магнитный пускатель, автомат защиты и клеммник.
Гибкая конфигурация ЭЦРТ позволяет также установку таймера для регулирования
температуры с привязкой ко времени суток и дню недели с точностью до одного часа
по двум уставкам температуры.
Для теплоустановок типа "сауна" ЭЦРТ включает один датчик, а также таймер
отключения обогрева через определенный интервал времени непрерывной работы
(обычно 6 часов).
Используемая в контроллере микросхема позволяет программировать любой алгоритм
работы теплоустановки.
Мощность подключаемой нагрузки определяется типов контакторов и составляет для
стандартных вариантов ЭЦРТ от 3 до 25 кВт.
В настоящее время разрабатывается вариант регуляторов температуры с управлением
через сотовый телефон (в виде СМС-сообщений). В этом варианте появится
возможность оперативного изменения температурных уставок, а также просмотр
текущих значений температуры помещения, температур воды на входе и выходе из
котла, температурных уставок, диагностики работы отопительного оборудования и
т.п.
Терморегуляторы серии ГЭКК в полной комплектации для
электродных и ТЭ новых котлов
|
Наименование |
Мощность нагрузки, кВт |
Назначение |
| ЭЦРТ ГЭКК-10/3 |
3-ф, 6 кВт |
Отопительные электрокотлы,
теплоустановки типа "Теплый пол" и т.п..
В комплекте два датчика температуры.
|
| ЭЦРТ ГЭКК-16/1 |
1-ф, 3 кВт |
| ЭЦРТ ГЭКК-16/3 |
3-ф, 9 кВт |
| ЭЦРТ ГЭКК-20/3 |
3-ф, 12 кВт |
| ЭЦРТ ГЭКК-25/3 |
3-ф, 15 кВт |
| ЭЦРТ ГЭКК-32/1 |
1-ф, 6 кВт |
| ЭЦРТ ГЭКК-40/1 |
1-ф, 9 кВт |
| ЭЦРТ ГЭКК-40/3 |
3-ф, 25 кВт |
| ЭЦРТ ГЭКК-ДУ GSM |
|
| ЭЦРТ ГЭКК-10/3 ЦСУ |
|
| ЭЦРТ ГЭКК-16/3 ЦСУ |
|
| ЭЦРТ ГЭКК-20/3 ЦСУ |
|
| ЭЦРТ ГЭКК-25/3 ЦСУ |
|
| ЭЦРТ ГЭКК-40/1 ЦСУ |
|
| ЭЦРТ ГЭКК-63/3 ЦСУ |
|
| ЭЦРТ ГЭКК-60/3 ЦСУ |
|
| ЭЦРТ ГЭКК-2436 П |
датчик |
Цифровой датчик температуры
DS 2436 , смонтированный в
пластмассовой коробке для настенного монтажа |
| ЭЦРТ ГЭКК-2436 М |
датчик |
Цифровой датчик температуры
DS 2436 , смонтированный в
металлической гильзе для монтажа на трубу |
Терморегуляторы серии ГЭКК в полной комплектации для саун
|
Наименование |
Мощность нагрузки, кВт |
Назначение |
| ЭЦРТ ГЭКК-10/3 С |
3-ф, 6 кВт |
Для саун. Регулирование
температуры до 125 оС. Защита от перегрева;
Регулятор температуры для инфракрасных электрических обогревателей,
тепловых завес и пушек, других обогревателей.
В комплекте один датчик температуры . |
| ЭЦРТ ГЭКК-16/1 С |
1-ф, 3 кВт |
| ЭЦРТ ГЭКК-16/3 С |
3-ф, 9 кВт |
| ЭЦРТ ГЭКК-20/3 С |
3-ф, 12 кВт |
| ЭЦРТ ГЭКК-25/3 С |
3-ф, 15 кВт |
| ЭЦРТ ГЭКК-32/1 С |
1-ф, 6 кВт |
| ЭЦРТ ГЭКК-40/1 С |
1-ф, 9 кВт |
| ЭЦРТ ГЭКК-40/3 С |
3-ф, 25 кВт |
| ЭЦРТ ГЭКК-2436 |
датчик |
Цифровой датчик температуры
DS 2436 , смонтированный в
термоусадочной трубке |
Контроллеры серии ГЭКК
|
Наименование |
Назначение |
| ЭЦРТ ГЭКК-3П |
Регулирование температуры по двум
уставкам. Выход на нагрузку 1А 220В (магнитный пускатель), имеет 3-х
значный светодиодный индикатор, 3 кнопки управления, 3 входа для
датчиков, пластиковый корпус на DIN-рейку,
ширина корпуса 3 DIN (52,5
мм) |
| ЭЦРТ ГЭКК-3К |
Регулирование температуры по двум
уставкам. Выход на нагрузку 300 мА 27В (контактор) , имеет 3-х
значный светодиодный индикатор, 3 кнопки управления, 3 входа для
датчиков, пластиковый корпус на DIN-рейку,
ширина корпуса 3 DIN (52,5
мм) |
| ЭЦРТ ГЭКК-4П |
Регулирование температуры по двум
уставкам. Выход на нагрузку 1А 220В (магнитный пускатель), имеет 4-х
значный светодиодный индикатор, 4 кнопки управления, 3 входа для
датчиков,таймер-часы, пластиковый корпус на
DIN-рейку, ширина корпуса 4
DIN (70 мм) |
| ЭЦРТ ГЭКК-4К |
Регулирование температуры по двум
уставкам. Выход на нагрузку 300 мА 27В (контактор), имеет 4-х
значный светодиодный индикатор, 4 кнопки управления, 3 входа для
датчиков, таймер-часы, пластиковый корпус на
DIN-рейку, ширина корпуса 4
DIN (70 мм) |
| ЭЦРТ ГЭКК-321 |
Контроллер температуры. 3 кнопки управления, 2
датчика, 1 выход, 3-х значный светодиодный индикатор |
| ЭЦРТ ГЭКК-324 |
Контроллер температуры. 3 кнопки управления, 2
датчика, 4 выхода, 3-х значный светодиодный индикатор |
| ЭЦРТ ГЭКК-3АС |
Контроллер температуры. 3 кнопки управления ,
2 датчика, измерение тока, 1 выход, 3-х значный светодиодный
индикатор |

|
