Термопреобразователи
ТХА-0104, ТХА-0104-01, ТХА-0104-02, ТХА-0104-03
ИЗМЕРЯЕМЫЕ СРЕДЫ
Температура в печах вакуумно-дугового гарнисажного переплава, а также
газообразные и жидкие химически не агрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающих материал
защитной арматуры.
Диапазон измерения:
-40...+800°С (t ном.=+600°С).
НОМИНАЛЬНЫЕ СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
К (по ГОСТ Р 8.585).
КЛАСС ДОПУСКА
Чувствительного элемента - 2 (по ГОСТ 6616).
ОСНОВНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
±3.25°С, от -40 до 300°С; ±0.01 t (*), свыше 300°С.
t (*) - значение измеряемой температуры.
УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения).
|
Тип и исполнение
датчиков |
Конструктивные
особенности |
Показатель тепловой
инерции, с, не более |
Длина монтажной части L,
мм* |
D, м |
| ТХА-0104 |

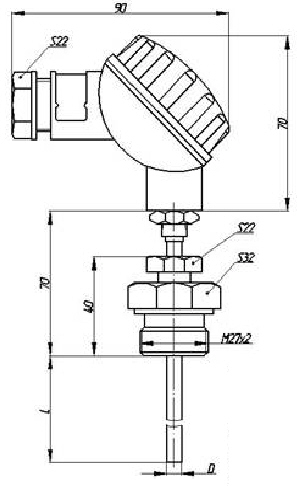

Защитная арматура - со штуцером М27х2 (вращаюимся)
материал -сталь 12Х18Н10Т 10 мм, материал головки - термореактивная
пластмасса АГ-4В. Термоэлектроды 1,2 мм. Рабочий спай изолирован.
Условное давление измеряемой среды 6,3 МПа. |
40 |
131, 226, 250, 296, 300
|
10 |
| ТХА-0104-01 |
То же, но штуцер М27х2 передвижной.
|
| ТХА-0104-02 |
То же, что ТХА-0104, но защитная арматура 6
мм, термоэлектроды 0,5 мм, штуцер М27х2 вращающийся.. |
8 |
6 |
| ТХА-0104-03 |
То же, что ТХА-0194-02, но штуцер М27х2
передвижной |
|
