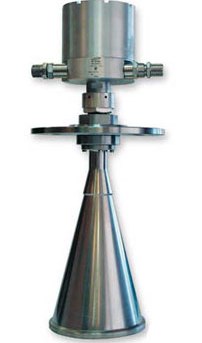

Бесконтактный уровнемер радиоволновый УР 203 Ex

Бесконтактный уровнемер радиоволновый УР 203 ExНазначение, принцип действия

Радиоволновые (радарные) уровнемеры взрывозащищенного исполнения УР 203Ex предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов, в технологических резервуарах, танках, силосах, бункерах и т.п. стационарных объектах, а также для обмена информацией с другими техническими средствами автоматизированных систем управления (АСУ).

Раданые уровнемеры УР 203Ех допускают размещение во взрывоопасных зонах помещений и наружных установок классов 1 и 2 согласно ГОСТ Р51330.0999 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Уровнемеры по метрологическим свойствам относятся к средствам автоматизации и государственному метрологическому контролю и надзору не подлежат.

Принцип действия уровнемера основан на облучении поверхности контролируемой среды радиоволновым сигналом СВЧ с периодически изменяющейся частотой. В результате взаимодействия излученного и отраженного сигналов возникает сигнал разностной частоты, пропорциональной расстоянию от антенны излучателя до поверхности продукта. После соответствующей обработки сигнала разностной частоты вырабатывается цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.

Отличительные особенности
• Высокая надежность и стабильность измерений независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, агрессивный характер измеряемой среды, запыленность);
• Возможность работы в условиях испарений и конденсата;
• Повышенная температурная стабильность;
• Отсутствие непосредственного контакта с из меряемым продуктом;
• Автодиагностика и сигнализация отказов;
• Компактность, простота установки и эксплуатации;
• Возможность демонтажа измерительной части прибора без разгерметизации емкости;
• Отсутствует необходимость перепроверки показаний при регламентных работах за счет привязки частоты излучения к частоте эталонного генератора;
• Настройка и калибровка осуществляется дистанционно через интерфейс цифровой коммуникации.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон измерения:
-УР 203 Ех-15 0,5 —15 м
-УР 203 Ех-30 0,5 —30 м
Параметры контролируемой среды:
-давление до 1,6 МПа
-температура от -40 до +150 °С
Напряжение питания постоянного или переменного тока 24 ± 2,4 В
Потребляемая мощность, В·А, не более 5
Выходные сигналы
-цифровой по стандарту RS 485(протокол Modbus)
-токовый 4 —20 мА
-сопротивление нагрузки, не более 0,5 кОм
Длина кабельной линии связи для передачи выходных сигналов до 1000 м
Пределы допускаемой основной погрешности ±1 см
Параметры окружающего воздуха при эксплуатации:
-температура от -40 до +50 °С
-относительная влажность до 95 %(при 35 °С)
Степень защиты от пыли и воды, обеспечиваемая оболочкой IP65
Взрывозащита:
-вид взрывонепроницаемая оболочка
-маркировка 1ЕхdIIВT3
Показатели надежности:
наработка на отказ, не менее 105 ч
средний срок службы 14 лет
