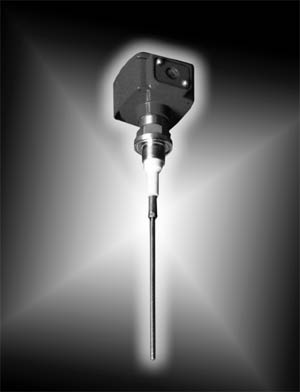

Сигнализатор уровня СУС-100
Общие сведения
Сигнализаторы уровня СУС 100 (в дальнейшем
сигнализаторы) предназначены для контроля уровня
электропроводных и неэлектропроводных жидких, твердых
(сыпучих) сред, зерна и продуктов его размола.
Обеспечивают сигнализацию “наличия” или “отсутствия”
контролируемой среды на установленном уровне.
Сигнализатор представляет собой моноблочную конструкцию
и состоит из конструктивно совмещенных чувствительного
элемента (ЧЭ) и преобразователя.
Климатическое исполнение УХЛ.2 по
ГОСТ15150.
Температура окружающего воздуха от
-45 до+60 оС.
Степень защиты корпуса IP54 по ГОСТ
14254.По устойчивости к механическим нагрузкам
сигнализатор соответствует группе N3 по ГОСТ 12997.
|
Условное обозначение
сигнализатора |
Конструктивное
исполнение чувствительного элемента |
Длина погружаемой
части чувствительного элемента L, м |
Параметры
контролируемой среды |
|
Физическое состояние,
электрические свойства |
Температура, °С |
Рабочее избыточное
давления Рраб, МПа |
Относительная
диэлектрическая проницаемость |
Динамическая
вязкость, Па не более |
Размеры гранулы
(куска) мм, не более |
|

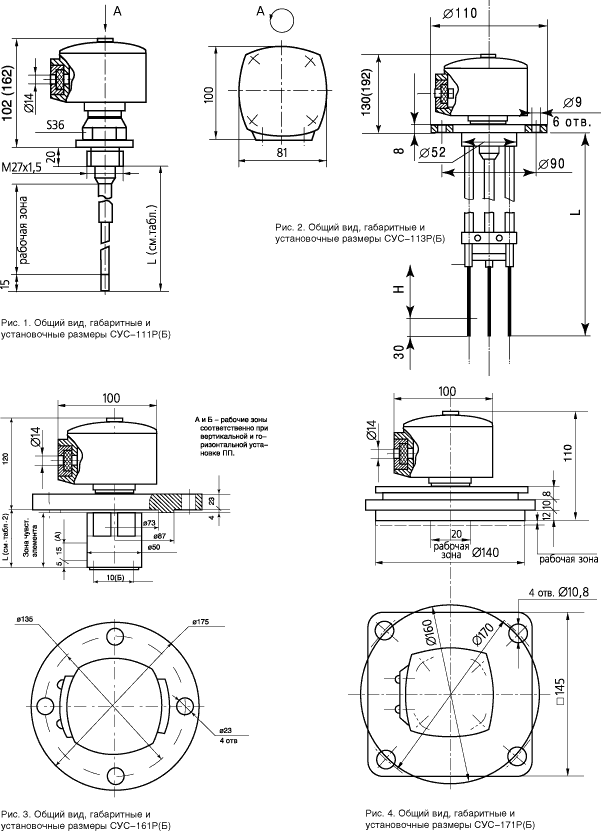

СУС-111 |
Стержневой неизолированный |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
жидкая, сыпучая,
неэлектропроводная |
-100...+250 |
2,5 |
2...10 |
1,0 (для жидких сред) |
5 |
|
жидкая, сыпучая,
неэлектропроводная |
-40...+100 |
|
СУС-113 |
Пластинчатый |
0,25; 0,6; 1,0; 1,6; 2,0 |
жидкая, сыпучая,
неэлектропроводная |
-100...+250 |
2,5 |
1,6....10 |
1,0 (для жидких сред) |
- |
|
-40...+100 |
|
СУС-161 |
Цилиндрический
неизолированный |
0,1; 0,25; 0,6; 1,0 |
жидкая, сыпучая,
неэлектропроводная в т.ч. сжиженные газы |
-100...+100 |
0,6...6,4 |
1,4....4,0 |
1,0 (для жидких сред) |
- |
|
СУС-171 |
Плоский |
- |
Куксовая, порошкообразная,
сыпучая, электропроводная, неэлектропроводная |
-30...+100 |
- |
2,0....4,0 |
- |
5 |
|

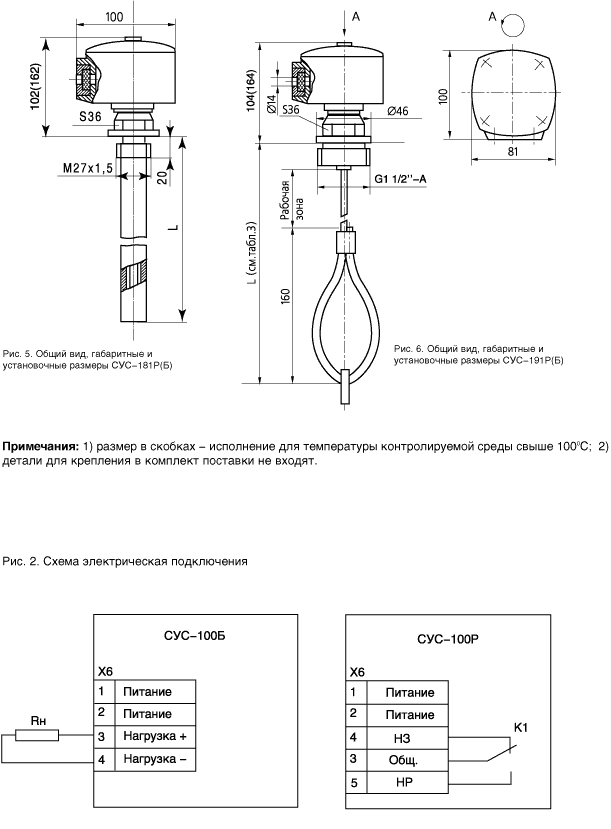

СУС-181 |
Цилиндрический (трубчатый)
неизолированный |
0,1; 0,25; 0,6; 0,8 |
Жидкая, сыпучая,
неэлектропроводная в т.ч. сжиженные газы |
-80...+100 |
2,5 |
1,6....10 |
1,0....3,0 |
- |
|
СУС-191 |
Тросовый неизолированный |
1,0; 1,6; от 2 до 22мм с
интервалом 0,5 м |
Жидкая, сыпучая,
неэлектропроводная |
-40...+100 |
- |
- |
1,0 (для жидких сред) |
5 |
|
