Сигнализатор уровня, потока и
температуры СУПТ 201ex, СУПТ 202ex
 Общие сведения
Сигнализатор уровня, потока и температуры во
взрывозащищенном исполнении СУПТ (далее - сигнализатор)
предназначен для контроля предельных положений уровня и
раздела фаз жидких сред (например, вода-нефтепродукт ),
предельных значений скорости потока жидких и
газообразных сред и непрерывного измерения температуры
контролируемых сред в различных технологических
установках.
Сигнализатор СУПТ-201ex состоит из
датчика ДУПТ 201Ех и вторичного прибора. Сигнализатор
СУПТ-202ex представляет собой моноблочную конструкцию,
объединяющую чувствительный элемент и корпус с
размещенными в нем электронными модулями.
Взрывозащищенность
Датчик ДУПТ 201Ех имеет маркировку взрывозащиты
0ЕхiаIIBT3 и соответствует общим требованиям к
взрывозащищенному электрооборудованию по ГОСТ Р
51330.0-99 и дополнительным требованиям к
искробезопасной электрической цепи "i" взрывозащищенного
электрооборудования по ГОСТ Р 51330.10-99.
Вторичный прибор с выходной
искробезопасной цепью уровня iа предназначен для
установки вне взрывоопасных зон помещений и наружных
установок, имеет маркировку взрывозащиты Заключение ЦСВЭ
о соответствия требованиям взрывозащищенности №
2005.З.89
[Ехiа]IIB и соответствует требованиям
ГОСТ Р51330.10-99.
НАЗНАЧЕНИЕ
 Сигнализатор
потока, уровня (раздела фаз) СУПТ предназначен для
автоматизации технологических процессов в различных
производственных установках, таких как емкости,
резервуары, цистерны, трубопроводы, каналы, дымоходы,
вентиляционные системы и т.п., связанных с приёмом,
хранением, перемещением и расходом жидкостей и газов, в
том числе взрывоопасных.
Выполняет следующие функции:
- двухканальный или одноканальный контроль потока;
- двухканальный или одноканальный контроль уровня
электропроводящих и непроводящих жидкостей (вода,
кислоты, щелочи, углеводороды и т. п.);
- контроля трех фаз (две поверхности раздела);
- контроля высокого уровня с индикацией перемешивания;
- формирование унифицированного токового сигнала 4…20 мА
пропорционального температуре контролируемой среды.
Зарубежные аналоги:
TG1/TG2 (изготовитель Magnetrol, США), SLT 93
изготовитель SCE, США), ES 5100 (изготовитель DELTA,
США).
ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО
Принцип действия прибора основан на
контроле разности температур двух терморезисторов,
погруженных в контролируемую среду. Один из
терморезисторов (активный) подогревается стабильным
электрическим током и его температура всегда выше
температуры контролируемой среды на величину, зависящую
от плотности среды или скорости ее движения. В тоже
время температура другого (пассивного) терморезистора
всегда устанавливается равной температуре контролируемой
среды.

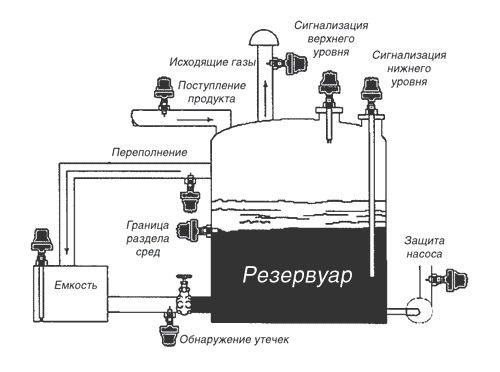

Применение
Применение СУПТ 201Ex, 202Ex —
системы защиты насосов от сухого пуска, системы
охлаждения компрессоров, турбин и теплообменников,
воздуховоды вентиляционных систем, дымоходы,
трубопроводы для транспортирования жидкостей и газов,
емкости и резервуары, отстойники и сепараторы,
устройства ограничения налива цистерн.
Возможности СУПТ 201 Ex, 202
Ex
•Универсальность и многофункциональность:
-контроль уровня границы раздела двух фаз (жидкость-газ
или жидкость-жидкость);
-контроль уровня двух границ трех фаз
(жидкость-жидкость-газ);
-контроль уровня раздела двух фаз с одновременным
контролем движения жидкости (например, перемешивания);
-контроль одного или двух пределов скорости потока
жидкости или газа;
-выдача унифицированного сигнала 4 —20 мА,
пропорционального температуре контролируемой среды;
•Два независимых релейных выхода;
•Отсутствие движущихся частей;
•Быстродействие благодаря отсутствию отдельного
подогревателя чувствительного элемента;
•Взрывозащита вида искробезопасная электрическая цепь
уровня "ia", возможность использования во взрывоопасных
зонах всех классов;
•Удобная настройка функций и параметров контроля
непосредственно на объекте;
•Устранение влияния колебаний процесса путем введения
регулируемой задержки срабатывания;
•Двухпроводная линия связи. |
