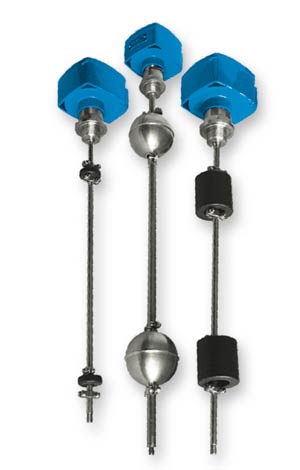

Сигнализатор уровня поплавковый многоточечный СУГ-М, СУГ-МИ

Сигнализатор уровня поплавковый многоточечный СУГ-М, СУГ-МИОБЩИЕ СВЕДЕНИЯ

Сигнализатор предназначен для выдачи электрического дискретного сигнала об уровне жидкости и уровне раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок.

Условия эксплуатации:
климатическое исполнение УХЛ категории размещения 1 по ГОСТ 15150, но для эксплуатации при температуре окружающего воздуха от минус 50 до плюс 50°С;

максимальная влажность воздуха 100% при температуре 35°С без конденсации влаги.

По устойчивости к механическим воздействиям сигнализатор соответствует группе L1 по ГОСТ 12997.

По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.

Сигнализатор предназначен для установок вне взрывоопасных зон помещений.

Сигнализатор при работе в комплекте с блоком барьеров искрозащиты "Сигнал" ТУ4372-017-42334258-99 с уровнем взрывозащиты "ExibIICT6" может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Длина погружаемой части сигнализатора L, м: 0,1-10

Число точек контроля: 1-5 (по заказу)

Расстояние между точками контроля: минимальное - в пределах габаритных размеров поплавка; максимальное - в пределах диапазона контроля.

Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 В·А):
ток, А: 0,5
напряжение, В: 100

Дифференциал срабатывания в диапазоне, мм, не более: 10

Нестабильность срабатывания, мм: ±5

Температура контролируемой среды, °С -50..120

Плотность контролируемой среды, г/см3, не менее: 0,5

Разность плотностей при контроле раздела сред, г/см3, не менее: 0,1

Предельно допустимое рабочее избыточное давление, МПа, не более: 2,5

Средний срок службы, лет: 12

Масса (в зависимости от исполнения), кг, не более: 10

Гарантийный срок - 1,5 года со дня ввода сигнализатора в эксплуатацию.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Общий вид, габаритные и установочные размеры сигнализаторов приведены на рис 1, 2.

Сигнализаторы состоят из корпуса, магнитоуправляемых контактов (герконов), поплавков и скоб.

Корпус имеет направляющую трубу из немагнитного материала, по которой свободно перемещаются поплавки.

В поплавках встроены постоянные магниты, так что их магнитные потоки пересекают направляющую трубу.

Поплавки сигнализаторов СУГ-М1, СУГ-М2 предназначены для контроля уровня жидких сред (воды, кислот щелочей, нефти, нефтепродуктов, сжиженных газов). Поплавки сигнализаторов СУГ-М2, кроме того, предназначены для границы раздела двух несмешивающихся жидкостей с различными плотностями (нефтепродукты-вода, сжиженные газы-вода и др.)

Внутри направляющей трубы установлены герконы, которые крепятся к стержню из немагнитного материала.

Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти). Контролируемые уровни определяются местом установки герконов.

Диапазон контролируемого уровня ограничивается установкой скоб.

Контакты герконов выводятся с помощью проводов.

На рис. 1 и 2 показан вариант вывода проводов к плате, на которой установлены контактные колодки, предназначенные для подключения вторичного прибора.

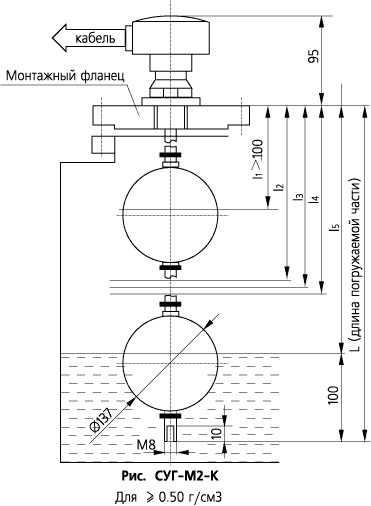

Рис. 1. Общий вид, габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М2-К (вариант исполнения с металлическими поплавками)

L - длина погружаемой части, м; l1...l5 - расстояние до точек контроля, м; (L, l1...l5 указывается при заказе).

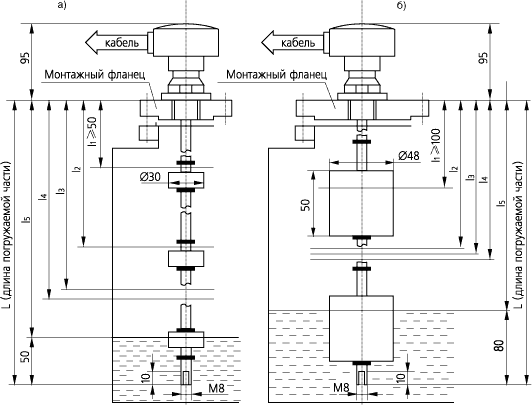

Рис.2. Общий вид, габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-К (вариант исполнения с поплавками из вспененного эбонита)

L - длина погружаемой части, м; l1...l5 - расстояние до точек контроля, м; (L, l1...l5 указывается при заказе).

Работа сигнализатора происходит следующим образом:

Поплавок при изменении уровня жидкости перемещается по направляющей трубе.

При достижении поплавком контролируемого уровня разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.

Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т и вспененного эбонита.

Электрическая схема подключений сигнализатора к системе "Сигнал" приведена на рис. 3.

Общий вид, габаритные и установочные размеры системы "Сигнал" приведены на рис. 4

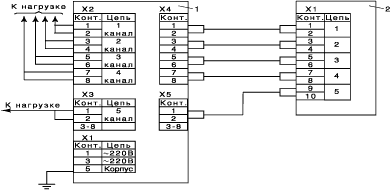

Рис. 3. Электрическая схема подключения сигнализатора к системе "Сигнал":

1 - система "Сигнал"; 2 - сигнализатор уровня жидкости СУГ-М; Х1-Х5 - клеммные колодки.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

  • сигнализатор;

  • монтажный фланец (поставляется по заказу);

  • система "Сигнал" (поставляется по заказу);

  • руководство по эксплуатации (допускается поставлять 1 экз. на 10 сигнализаторов, поставляемых в один адрес);

  • паспорт.

    ФОРМУЛИРОВАНИЕ ЗАКАЗА

    В заказе необходимо указать:

  • типоисполнение и назначение;

  • число "нормально открытых" контактов;

  • длину погружаемой части и расстояние до точек контроля;

  • наличие в комплекте поставки монтажного фланца - Ф;

  • наличие в комплекте поставки системы "Сигнал" для контроля уровня в технологических аппаратах, где возможно образование взрывоопасных смесей.

    Пример записи обозначения сигнализатора уровня при заказе и в документации другой продукции, выполненного в корпусе, предназначенного для контроля уровня раздела сред, с длиной погружаемой части 0,6 м в двух точках, 0,2 и 0,5 с наличием в комплекте поставки монтажного фланца и системы "Сигнал":
    СУГ-М2-К-И-2-06(0,2/0,5)-Ф-"Сигнал"

    То же, выполненного без корпуса, предназначенного для контроля уровня среды, монтажный фланец и система "Сигнал" в комплект поставки не входят:
    СУГ-М2-К-2-06(0,2/0,5)

    Кроме вышеуказанного, необходимо указать плотность (плотности) и интервал температур измеряемой среды.
