РУПТ-МН-РС64 Система многоканальная измерения уровня и раздела жидких сред

ОБЩИЕ СВЕДЕНИЯ

Система многоканальная измерения уровня и раздела жидких сред РУПТ-МН-РС64 предназначена для измерения и сигнализации уровня жидкости, границы раздела двух жидких сред с различной плотностью, в том числе высоковязких нефтепродуктов и сжиженных газов в резервуарных парках. Также, по требованию Заказчика, система может быть использована для измерения массы, объема, плотности и температуры продукта.

Система состоит из микропроцессорного блока управления МБУ, первичных преобразователей ПП уровня и температуры, блоков дискретных уставок БДУ. Для измерения плотности и массы система дополнительно комплектуется датчиками гидростатического давления ДГ типа "Сапфир". Для измерения объема измеряемого продукта в программу вводятся данные градуировочных таблиц резервуаров.

Система применяется при учетных и технологических операциях на нефтебазах, нефтехранилищах, хранилищах сжиженного газа, автозаправочных (АЗС) и газозаправочных (АГЗС) станциях и других предприятиях различных отраслей промышленности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействиям составные части системы соответствуют климатическому исполнению УХЛ по ГОСТ 15150:

• для первичного преобразователя ПП и датчика гидростатического давления ДД: температура окружающего воздуха от -50 до +50°С, относительная влажность - не более 98%;

• для микропроцессорного блока управления МБУ и блока дискретных уставок БДУ температура окружающего воздуха от -5 до +40°С, относительная влажность - не более 80%;

• атмосферное давление 84 - 106,7 кПа (630-800 мм рт. ст.).

  Первичный преобразователь имеет маркировку взрывозащиты "IExibIIBT6 в комплекте РУПТ-MH-PC64", соответствует требованиям ГОСТ 51330.10, ГОСТ 51330.0 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.

  МБУ имеет маркировку взрывозащиты "[Exib]IIB в комплекте РУПТ-МН-РС64", искробезопасные цепи уровня "ib" по ГОСТ 51330.10.

  МБУ и БДУ предназначены для установки вне взрывоопасных зон.

  Блоки системы МБУ, БДУ должны быть заземлены в одной точке.

  Первичный преобразователь заземляется непосредственно на объекте.

  Детали первичных преобразователей, соприкасающиеся с контролируемой средой, изготовлены из коррозионно-устойчивой стали или сплава не хуже 12Х18Н10Т ГОСТ 5632.

  ТЕХНИЧЕСКИЕ ДАННЫЕ

  Рабочая среда
  Нефтепродукты, сжиженные газы, вода и другие жидкости, вязкость которых не ограничивается при отсутствии застывания контролируемой среды на элементах конструкции ПП и отсутствии отложений на них, препятствующих перемещению поплавка.

  Предел допускаемой абсолютной погрешности измерения уровня, мм, не более:
  для диапазонов измерения до 4 м:
  ±2(±1 *)
  для диапазонов измерения свыше 4 м:
  ±2
  раздела жидких сред
  ±20

  Верхний предел измерения (диапазон измерения) уровня, м:
  1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 12,0; 16,0 **

  Нижний неизмеряемый уровень, м, не более:
  для ПП контроля уровня:
  0,15...0,26
  для ПП контроля уровня и границы раздела двух сред:
  при контроле уровня:
  0,50
  при контроле раздела двух сред:
  0,30

  Верхний неизмеряемый уровень, м, не более:
  0,30

  Плотность измеряемой жидкости, г/см³:
  0.5-1.1 ***

  Разность плотностей верхней и нижней фаз, г/см³, не менее:
  0,1

  Допустимое рабочее избыточное давление, МПа
  1.6 ****

  Дополнительная погрешность, вызванная изменением температуры окружающей среды в рабочем диапазоне, мм, не более:
  ±2 на 10°С

  Дискретность установки уставок аварийных уровней, мм:
  10

  Число выходных сигналов БДУ, не более:
  32

  Выходной сигнал БДУ - сухие контакты реле.

  Напряжение питания переменного тока, В:
  220+22/-33

  Частота тока, Гц:
  50±1

  Потребляемая мощность, ВА, не более:
  230

  Габаритные размеры, мм:
  ПП (Н+480) 160х180х120
  МБУ 400х335х175
  БДУ 400х275х170

  Масса, кг, не более:
  ПП 20
  МБУ, БДУ 25

  Гарантийный срок - 1,5 года со дня ввода системы в эксплуатацию.

  Гарантийный срок хранения - 1 год с момента изготовления.

  * По требованию заказчика система с диапазоном измерения до 4 м может быть изготовлена с пределами допустимой абсолютной погрешности +1 мм.

  ** По требованию заказчика верхний предел измерения может быть любой в пределах от 1,0 до 16,0 м.

  *** При выпуске ПП настраиваются на плотность 1 г/см³ или на плотность, согласованную с заказчиком.

  **** По требованию заказчика ПП системы могут быть изготовлены на рабочее избыточное давление до 2,5 МПа.

  КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

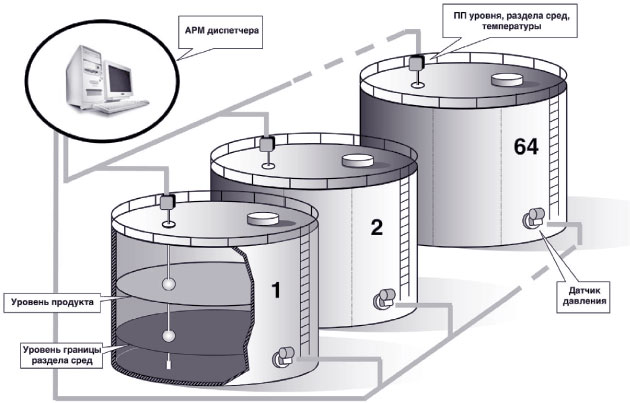

  Система устанавливается на объекте с возможностью одновременного контроля уровня жидкой среды в 64 резервуарах. Примерная конфигурация системы, а также варианты размещения первичных преобразователей (ПП) приведены на рисунке 1.

  Рис. 1


  Включается МБУ и посредством его пульта управления запускается программа измерения уровня (границы раздела сред), заложенная в память блока.

  Затем МБУ подает питание на каждый ПП, осуществляя автоматический циклический их опрос. Каждые 30 мин данные для всех резервуаров автоматически сохраняются на жестком диске МБУ, что позволяет быть застрахованным от внезапного отключения напряжения питания.

  В МБУ поступивший с ПП сигнал обрабатывается и выводится на монитор.

  При достижении контролируемым уровнем жидкой среды аварийных значений БДУ выдает сигнал на отключение (включение) технологического оборудования.

  Оператор может по своему усмотрению опросить любой из ПП и тем самым проконтролировать уровень жидкой среды или уровень раздела сред в соответствующем резервуаре.

  Метрологическая поверка системы в процессе эксплуатации осуществляется по согласованной с Госстандартом РФ методике без извлечения первичного преобразователя из емкости, без слива контролируемой жидкости и без привлечения дополнительных технических средств.

  Межповерочный интервал - 2 года.

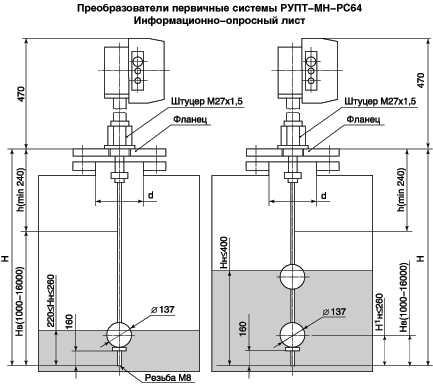

  Габаритные и установочные размеры ПП приведены на рис. 3, 4.

  Система РУПТ-МН-РС64 может быть использована для количественного учета нефтепродуктов. Для этой цели система дополнительно комплектуется датчиками гидростатического давления типа "Сапфир" и блоками преобразования сигналов БПС-96ПР. В програмное обеспечение вводится блок, осуществляющий расчет массы продукта.



  Рис. 3 Первичный преобразователь для измерения уровня

  Рис. 4 Первичный преобразователь для измерения уровня и границы раздела двух сред





  КОМПЛЕКТНОСТЬ ПОСТАВКИ

  В комплект поставки системы РУПТ-МН-РС64 входят:

• микропроцессорный блок управления МБУ

• блоки дискретных уставок БДУ (1...2)

• первичные преобразователи ПП (1...64)

• монитор

• принтер

• одиночный комплект ЗИП

• эксплуатационные документы на составные части системы

• программное обеспечение

  Количество ПП, наличие и количество БДУ, а также наличие принтера в комплекте поставки определяется заказчиком.

  ФОРМУЛИРОВАНИЕ ЗАКАЗА

  При заказе необходимо указывать: наименование системы, обозначение технических условий, необходимость измерения массы, объема и плотности, а также заполнить информационно-опросный лист, предоставляемый отдельно (см. таблицу).

  №	Наименование параметра	Норма	Заказ по каждому каналу измерения (N=1-64)
  1	Нижний предельный уровень, Нн, мм	См. рис.3, рис.4
  2	Нижний предельный уровень раздела сред Н1н, мм	См. рис.4
  3	Верхний предельный уровень Нв, мм	См. рис.3, рис.4
  4	Длина погружаемой части Н, мм	Н=Нв+h; h>=240
  5	Диаметр проходного отверстия d в резервуаре, мм	Не менее 150
  6	Характеристики рабочей среды:
  6.1	Наименование
  6.2	Плотность p, г/см3	0,5-1,1
  6.3	Плотность при контроле раздела сред p1 и p2, г/см3	0,5-1,1; Δp>=0,1
  6.4	Давление, МПа	Не более 2,5
  6.5	Температура, °C
  7	Наличие монтажного фланца

  СЕРВИС И ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

  Предприятие осуществляет выполнение пусконаладочных работ, настройки и калибровки приборов, обучение персонала Заказчика и предоставление консультаций по обслуживанию, программному обеспечению, послегарантийное обслуживание и модернизацию уже поставленного оборудования.
